ПТЛЭ-250

Провод бортовой распределительный

ТУ 16-505.280-79

ПТЛЭ 250

Расшифровка маркировки:
П — провод
Т — теплостойкий
Л — лакированный
Э — экранированный
250 — максимальная рабочая температура

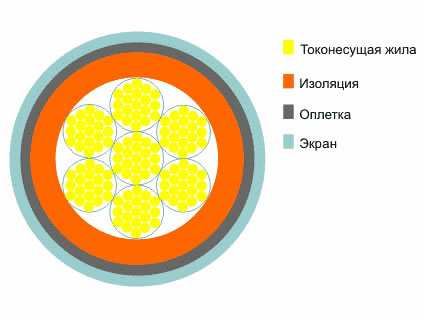

Жила — медная посеребрянная проволока
Изоляция — обмотка из пленок фторопласта Ф-4
Оплетка — из стеклопряжи с последующей лакировкой кремнийорганическим лаком
Экран — из медных луженых оловом проволок номинальным диаметром 0,12 - 0,30 мм

Назначение:
для фиксированного монтажа бортовой электрической сети авиационной техники на переменное напряжение до 250 В частоты до 5 кГц или постоянным напряжением 250 В, работающей при температуре от -60 до +250 °С.

Условия эксплуатации и монтажа:
рабочая температура — от -60 до +250 °С;
температура прокладки — не ниже -40 °С;
провода стойки к воздействию:
— механических факторов (синусоидальной вибрации, механическим ударам многократного и одноразового действия, линейным ускорениям и акустическим шумам, истираниям);
— соляного (морского) тумана;
— плесневых грибов;
— газовых сред;
— специальных факторов;
максимальный срок службы— 20 лет;
минимальная наработка, ч— 1000.

Электрические характеристики:
электрическое сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом, не более:
при сечении жилы 0,35 мм2 — 58,7;
при сечении жилы 1,0 мм2 — 20,4;
при сечении жилы 10,0 мм2 — 2,04;
при сечении жилы 35,0 мм2 — 0,558;
при сечении жилы 70,0 мм2 — 0,286;
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:
при приемке и поставке — 1000;
на период эксплуатации и хранения — 250;
при температуре +250 °С — 500.
