СИП-2

Провод для воздушных линий изолированный

ТУ 16.К71-268-98 соответствует HD 626 S1, части 5D и 6D (SENELEC)

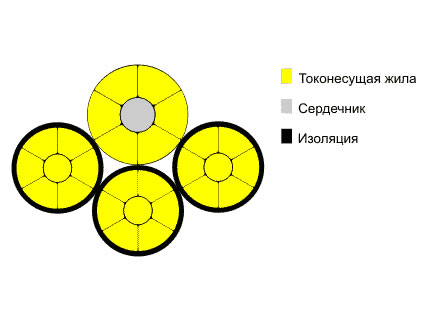

СИП-2

Жила — алюминиевая, много проволочная, круглая, уплотненная
Сердечник — стальная проволока
Изоляция — силаносшиваемая композиция на основе сополимера полиэтилена с винилацетатом

Назначение:
для передачи и распределения электроэнергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:
преимущественная область применения — для воздушных магистральных линий электропередач и ответвлений к вводам в жилые дома и хозяйственные постройки;
рабочая температура — от -50 до +50 °С;
температура прокладки — не ниже -20 °С;
допустимая температура нагрева токопроводящих жил, °С:
в нормальном режиме работы — 90;
в режиме перегрузки (до 8 часов в сутки) — 130;
короткое замыкание с протеканием тока КЗ до 5 секунд — 250;
разрывная прочность несущего троса, кН, не менее:
при сечении троса 25 мм2 — 7,4;
при сечении троса 35 мм2 — 10,3;
при сечении троса 50 мм2 — 14,2;
при сечении троса 70 мм2 — 20,6;
при сечении троса 95 мм2 — 27,9;
провода стойки к:
изгибу при температуре -40 °С;
воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м2 +/- 10 %, в том числе плотности ультрафиолетовой части спектра 68 Вт/м2 +/ 25%;
допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации, Н/мм2, не более — 45;
срок службы провода — не менее 25 лет.

Электрические характеристики:
электрическое сопротивление токопроводящих жил постоянному току на 1 км длины при температуре 20 °С, Ом, не более:
для фазных жил:
при сечении жилы 16 мм2 — 1,910;
при сечении жилы 25 мм2 — 1,200;
при сечении жилы 35 мм2 — 0,868;
при сечении жилы 50 мм2 — 0,641;
при сечении жилы 70 мм2 — 0,443;
при сечении жилы 120 мм2 — 0,253;
для несущего троса:
при сечении троса 25 мм2 — 1,380;
при сечении троса 35 мм2 — 0,986;
при сечении троса 50 мм2 — 0,720;
при сечении троса 70 мм2 — 0,493;
при сечении троса 95 мм2 — 0,363;
допустимый ток нагрузки, А:
при сечении фазной жилы 16 мм2 — 100;
при сечении фазной жилы 25 мм2 — 130;
при сечении фазной жилы 35 мм2 — 160;
при сечении фазной жилы 50 мм2 — 195;
при сечении фазной жилы 70 мм2 — 240;
при сечении фазной жилы 120 мм2 — 340;
односекундный ток короткого замыкания, кА:
при сечении фазной жилы 16 мм2 — 1,5;
при сечении фазной жилы 25 мм2 — 2,3;
при сечении фазной жилы 35 мм2 — 3,2;
при сечении фазной жилы 50 мм2 — 4,6;
при сечении фазной жилы 70 мм2 — 6,5;
при сечении фазной жилы 120 мм2 — 7,2.
