СИП-3

Провод для воздушных линий изолированный

ТУ 16.К71-272-98 соответствует SFS 5791, 1994 г.

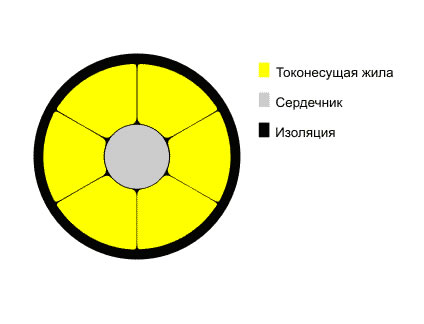

СИП-3

Жила — алюминиевая, много проволочная, круглая, уплотненная
Сердечник — стальная проволока
Изоляция — силаносшиваемая композиция на основе сополимера полиэтилена с винилацетатом

Назначение:
для передачи и распределения электроэнергии в воздушных и электрических сетях на переменное напряжение до 20 кВ частотой 50 Гц.

Условия эксплуатации и монтажа:
рабочая температура — от -50 до +50 °С;
температура прокладки — не ниже -20 °С;
допустимая температура нагрева токопроводящих жил, °С:
в нормальном режиме работы — 90;
в режиме перегрузки (до 8 часов в сутки) — 130;
короткое замыкание с протеканием тока КЗ до 5 секунд — 250;
разрывная прочность, кН, не менее:
при сечении 50 мм2 — 14,2;
при сечении 70 мм2 — 20,6;
при сечении 95 мм2 — 27,9;
при сечении 120 мм2 — 35,2;
при сечении 150 мм2 — 43,4;
минимальный радиус изгиба провода при монтаже, не менее — 10 диаметров;
провода стойки к:
изгибу при температуре -40 °С;
воздействию солнечной радиации, характеризующейся верхним значением интегральной плотности теплового потока 1120 Вт/м2 +/- 10 %, в том числе плотности ультрафиолетовой части спектра 68 Вт/м2 +/ 25%;
допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации, Н/мм2, не более — 35;
срок службы провода — не менее 25 лет.

Электрические характеристики:
объемное удельное сопротивление изоляции провода при допустимой температуре нагрева жилы, ГОм*см, не менее — 1000;
электрическое сопротивление жил постоянному току на 1 км длины при температуре 20 °С, Ом, не более:
при сечении 50 мм2 — 0,720;
при сечении 70 мм2 — 0,493;
при сечении 95 мм2 — 0,363;
при сечении 120 мм2 — 0,288;
при сечении 150 мм2 — 0,263;
допустимый ток нагрузки рассчитанный при температуре +25 С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, А:
при сечении 50 мм2 — 245;
при сечении 70 мм2 — 310;
при сечении 95 мм2 — 370;
при сечении 120 мм2 — 430;
при сечении 150 мм2 — 485;
односекундный ток короткого замыкания, кА:
при сечении 50 мм2 — 4,3;
при сечении 70 мм2 — 6,4;
при сечении 95 мм2 — 8,6;
при сечении 120 мм2 — 11,0;
при сечении 150 мм2 — 13,5.
