СИП-5

Провод для воздушных линий изолированный

ТУ 16.К71-268-98 соответствует HD 626 S1, части 3F и 4F (SENELEC)

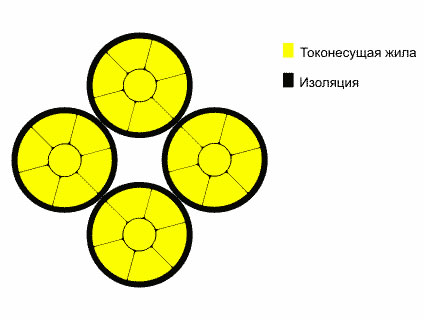

СИП-5

Жила — алюминиевая, много проволочная, круглая, уплотненная (отдельная несущая жила в конструкции отсутствует)
Изоляция — силаносшиваемая композиция на основе сополимера полиэтилена с винилацетатом

Назначение:
для передачи и распределения электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки.

Условия эксплуатации и монтажа:
рабочая температура — от -50 до +50 °С;
температура прокладки — не ниже -20 °С;
допустимая температура нагрева токопроводящих жил, °С:
в нормальном режиме работы — 90;
в режиме перегрузки (до 8 часов в сутки) — 130;
короткое замыкание с протеканием тока КЗ до 5 секунд — 250;
разрывная прочность фазного провода, кН, не менее:
при сечении троса 25 мм2 — 4,1;
при сечении троса 50 мм2 — 7,3;
при сечении троса 95 мм2 — 13,7.

Электрические характеристики:
номинальное рабочее напряжение — 0,66 кВ или 1 кВ;
частота переменного тока — 50 Гц;
электрическое сопротивление фазных жил постоянному току на 1 км длины при температуре 20 °С, Ом, не более:
при сечении жилы 25 мм2 — 1,200;
при сечении жилы 50 мм2 — 0,641;
при сечении жилы 95 мм2 — 0,320;
допустимый ток нагрузки, А:
при сечении фазной жилы 25 мм2 — 130;
при сечении фазной жилы 50 мм2 — 200;
при сечении фазной жилы 95 мм2 — 305.
