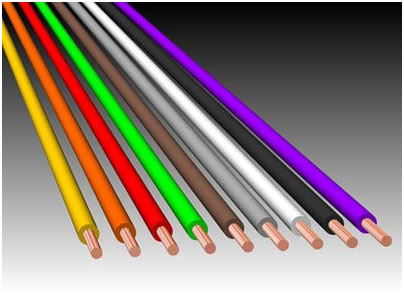

НВМ

Провод монтажный низковольтный

ГОСТ 17515-72

НВМНВМ

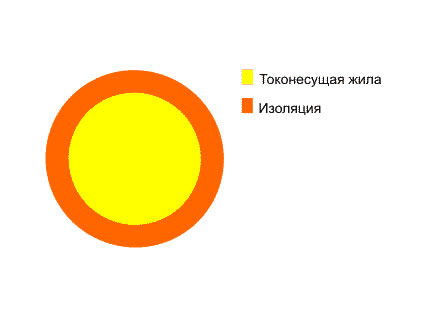

Жила - мягкая медная проволока 1, 3, 4 класса гибкости
Изоляция - окрашенный изоляционный ПВХ пластикат. Расцветка - белая или натуральная, желтая или оранжевая, красная или розовая, синяя или голубая, зеленая, коричневая, черная или фиолетовая или двухцветная в виде чередующихся продольных полос указанных цветов

Назначение:
для фиксированного монтажа в цепях электрических устройств общепромышленного применения при рабочем переменном напряжении 600 и 1000 В с частотой до 10 кГц или постоянном напряжении соответственно 840 и 1400 В.

Условия эксплуатации и монтажа:
прокладка - в виде одиночных проводов или пучков и жгутов в коробах, лотках, трубах или в специальных пустотных каналах и непосредственно по стенкам изделий;
температура эксплуатации - от -50 С до +105 °С;
линейная усадка изоляции - 2 мм;
провода должны быть стойки к:
вибрационным и ударным нагрузкам;
воздействию относительной влажности воздуха 98% при температуре +40 С;
воздействию плесневых грибов;
воздействию бензина и минерального масла;
провода не распространяют горение;
срок службы проводов в нормальных условиях эксплуатации и при сохранении показателей надежности - не менее 15 лет;
средний ресурс проводов, ч:
при температуре 105 °С - 1000;
при температуре 70 °С - 6000;
при температуре 50 °С - 10000.

Электрические характеристики:
электрическое сопротивление изоляции на 1м длины, МОм, не менее:
- в нормальных условиях - 10000;
- при максимальной рабочей температуре в эксплуатации - 100;
испытательное напряжение переменного тока - 2000 и 3000 В для проводов на номинальное напряжение 600 и 1000 В соответственно.
