НПК

Провод • монтажный • распределительный

ГОСТ 17515-72

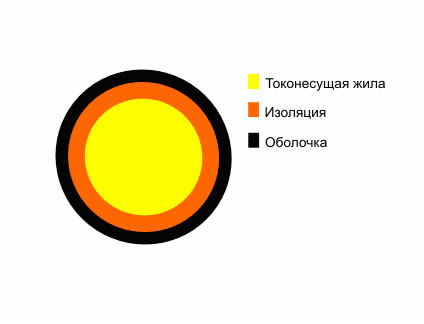

Жила - медная луженая проволока
Изоляция - окрашенный изоляционный ПВД. Расцветка - белая, желтая, красная, голубая, зеленая, коричневая, черная или двухцветная в виде чередующихся продольных полос указанных цветов
Экран - оплетка из луженых оловом или оловянно-свинцовым сплавом круглых медных проволок
Оболочка - капрон

Назначение:
для фиксированного монтажа в цепях электрических устройств бощепромышленного применения при рабочем переменном напряжении 600 и 1000 В с частотой до 10 кГц или постоянном напряжении соответственно 840 и 1400 В.

Условия эксплуатации и монтажа:
прокладка - в виде одиночных проводов или пучков и жгутов в коробах, лотках, трубах или в специальных пустотных каналах и непосредственно по стенкам изделий;
температура эксплуатации - от -50 С до +85 °С;
линейная усадка изоляции - 3 мм;
провода должны быть стойки к:
вибрационным и ударным нагрузкам;
воздействию относительной влажности воздуха 98% при температуре +40 С;
воздействию плесневых грибов;
воздействию бензина и минерального масла;
срок службы проводов в нормальных условиях эксплуатации и при сохранении показателей надежности - не менее 15 лет;
срединй ресурс проводов при температуре 85 °С - 5000 ч.

Электрические характеристики:
электрическое сопротивление изоляции на 1м длины, МОм, не менее:
- в нормальных условиях - 100 000;
- при максимальной рабочей температуре в эксплуатации - 10 000;
испытательное напряжение переменного тока - 2000 и 3000 В для проводов на номинальное напряжение 600 и 1000 В соответственно.
