АН

Провод для воздушных линий неизолированный

ГОСТ 839-80

АН

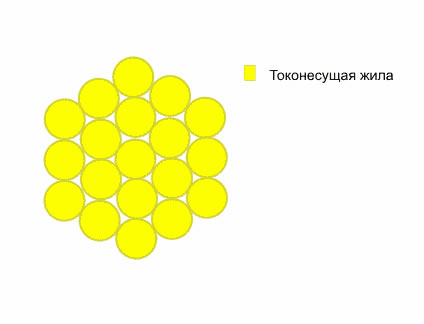

Жила - многопроволочная, скрученная из проволок нетермообработанного алюминиевого сплава марки АВЕ

Назначение:
передача электрической энергии в воздушных электрических сетях в атмосфере воздуха I и II при условии содержания сернистого газа не более 150 мг/м2*сут (1,5 мг/м3) на суше всех макроклиматический районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС.

Условия эксплуатации и монтажа:
прокладка - по воздуху на опорах ЛЭП в соответствии с правилами устройства электроустановок и правилами технической эксплуатации электрических станций и сетей;
длительно допустимая температура нагрева жил в процессе эксплуатации - не более 90 С;
разрывное усилие провода, Н, не более:
при сечении провода 16 мм2 - 3734;
при сечении провода 50 мм2 - 10662;
при сечении провода 185 мм2 - 39386;
минимальный срок службы в нормальных условиях эксплуатации - не менее 25 лет.

Электрические характеристики:
электрическое сопротивление провода постоянному току при температуре 20 С, Ом/км. не более:
при сечении провода 16 мм2 - 1,9037;
при сечении провода 50 мм2 - 0,6121;
при сечении провода 185 мм2 - 0,1669
