Провод АПВ. Технические характеристики

Провод силовой изолированный общего назначения

ГОСТ 6323-79

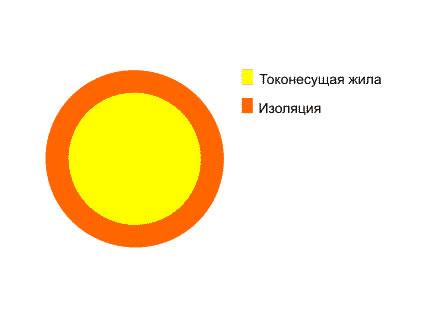

АПВАПВ

Жила - однопроволочная из мягкой алюминиевой проволоки. При сечении от 25 мм2 выполняется многопроволочной 2 класса гибкости
Изоляция - изоляционный ПВХ пластикат. Расцветка - белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2)

Назначение:
для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.

Условия эксплуатации и монтажа:
прокладка - в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования;
условия эксплуатации - температура окружающей среды от -50 до +70 С и относительная влажность воздуха до 100% при температуре до +35 С;
температура прокладки - не ниже -15 С;
длительно допустимая температура нагрева жил - не более 70 С;
монтажные радиусы изгиба - не менее 10 диаметров;
провода стойки к воздействию:
синусоидальной вибрации в диапазоне частот от 1 до 2000 Гц с амплитудой ускорения до 200 м*с-2;
акустических шумов в диапазоне частот от 50 до 10000 Гц при уровне звукового давления до 160дБ;
механического удара одиночного действия с пиковым ударным ускорением 15000 м*с-2, при длительности действия ударного ускорения 0,1 - 2,0 мс и многократного действия с ускорением 1500 м*с-2 при длительности 1-5 мс;
линейного ускорения до 1000 м*с-2;
пониженного атмосферного давления - 53 кПа;
повышенного атмосферного давления - 290 кПа;
плесневых грибов;
изоляция стойка к растрескиванию при температуре 150 С и деформации при температуре 70 С;
срок службы в нормальных условиях эксплуатации не менее 15 лет.

Электрические характеристики:
удельное электрическое сопротивление жилы при температуре 20 С, Ом*мм2/м, не более - 0,02800;
сопротивление изоляции при 20 С, МОм/км, не менее: - 1.
