ППВ

Провод силовой изолированный общего назначения

ГОСТ 6323-79

ППВППВ

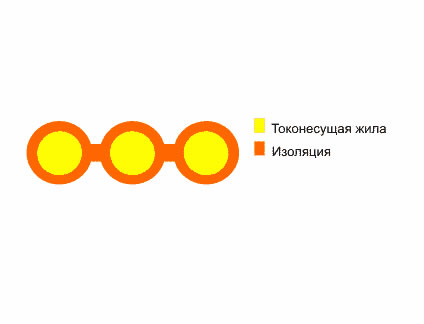

Жила - из двух или трех параллельно уложенных мягких медных проволок, сечением до 10 мм2 выполняется однопроволочной
Изоляция - изоляционный ПВХ пластикат. Расцветка: белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2)

Назначение:
для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.

Условия эксплуатации и монтажа:
преимущественные области применения -для стационарного монтажа;
температура прокладки - не ниже -15 С;
монтажные радиусы изгиба - не менее 10 диаметров;
рабочая температура эксплуатации - от -50 до +70 С;
длительно допустимая температура нагрева жил - не более 70 С;
провода стойки к воздействию:
относительной влажности воздуха до 100% при температуре до +35 С;
синусоидальной вибрации в диапазоне частот от 1 до 2000 Гц с амплитудой ускорения до 200 м*с-2;
акустических шумов в диапазоне частот от 50 до 10000 Гц при уровне звукового давления до 160дБ;
механического удара одиночного действия с пиковым ударным ускорением 15000 м*с-2 при длительности действия ударного ускорения 0,1 - 2,0 мс;
механического удара многократного действия с ускорением 1500 м*с-2 при длительности 1-5 мс;
линейного ускорения до 1000 м*с-2;
пониженного атмосферного давления - 5,3*104 Па;
повышенного атмосферного давления -29*104 Па; плесневых грибов;
изоляция стойка к растрескиванию при температуре +150 С и деформации при +70 С;
срок службы в нормальных условиях эксплуатации не менее 15 лет.

Электрические характеристики:
удельное электрическое сопротивление жилы при температуре 20 С, Ом*мм2/м, не более - 0,01724;
электрическое сопротивление изоляции при 20 С, кОм/км, не менее:
- при приемке и поставке - 1000;
- на период эксплуатации и хранения - 10.
