МПЩ

Провод неизолированный гибкий распределительный

ТУ ВД 16-705.467-87

МПЩ

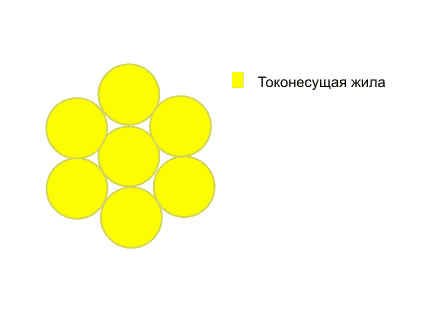

Жила - скрученные медные проволоки

Назначение:
провода нормальной гибкости специальные для щеток электрических машин.

Условия эксплуатации и монтажа:
разрывное усилие, Н (кгс), не менее
— при сечении 0,015 мм2 - 7,3;
— при сечении 0,08 мм2 - 24,5;
рабочая температура — от -60 до +160 °С;
провода стойки к:
атмосферным осадкам (роса, иней, дождь);
соляному туману;
солнечному излучению (интегральное, ультрафиолетовое);
статической, динамическй пыли (песок);
плесневым грибам;
воздействию вибрационных нагрузок с частотой от 5 до 2500 Гц с ускорением до 196 м*с-2;
линейного ускорения - до 490 м*с-2;
многократных ударов с ускорением до 392 м*с-2 с длительностью импульсов 2-10 мкс;
провода сечением свыше 0,09 мм2 стойки к 100 перегибам на угол +/- 90 С:
при диаметре изгиба 20 мм - для проводов сечением до 4,0 мм2;
при диаметре изгиба 200 мм - для проводов сечением свыше 4,0 мм2;
минимальная наработка, ч:
при нормальных климатических условиях - 1000;
при температуре до 160 °С - 50;
минимальный срок службы при соблюдении требований к условиям эксплуатации - 15 лет.

Электрические характеристики:
сопротивление жилы на длине 1 км, Ом, не более
на период приемки и поставки:
— при сечении 0,015 мм2 - 1300,0;
— при сечении 0,08 мм2 - 240,0;
на период эксплуатации и хранения:
— при сечении 0,015 мм2 - 1560,0;
— при сечении 0,08 мм2 - 288,0.

Провод после скрутки отжигают.
