ПЩМС

Провод неизолированный гибкий распределительный

ТУ ВД 16-705.467-87

ПЩМС

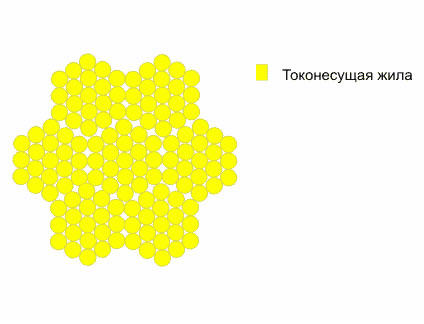

Жила - скрученные медные посеребряные проволоки.

Назначение:
провода нормальной гибкости, предназначены для щеток электрических машин.

Условия эксплуатации и монтажа:
разрывное усилие, Н (кгс), не менее
— при сечении 0,025 мм2 - 6,9;
— при сечении 10,0 мм2 - 1504,0;
рабочая температура — от -60 до +300 °С;
провода должны выдерживать:
атмосферные осадки (роса, иней, дождь);
соляной туман;
солнечное излучение (интегральное, ультрафиолетовое);
статическую, динамическую пыль (песок);
плесневые грибы;
минимальная наработка, ч:
при нормальных климматических условиях - 20000;
при температуре до 100 °С - 5000;
при температуре до 180 °С - 500;
при температуре до 250 °С - 250;
при температуре до 300 °С - 25;
минимальный срок службы при соблюдении требований к условиям эксплуатации - 21 год.

Электрические характеристики:
сопротивление жилы на длине 1 км, Ом, не более
на период приемки и поставки:
— при сечении 0,025 мм2 - 680,0;
— при сечении 10,0 мм2 - 2,0;
на период эксплуатации и хранения:
— при сечении 0,025 мм2 - 748,0;
— при сечении 10,0 мм2 - 2,2;
допустимая токовая нагрузка, А
— при сечении 0,025 мм2 - 0,35;
— при сечении 10,0 мм2 - 75,0;

Провод после скрутки отжигают.
