ПЩС

Провод неизолированный гибкий

ТУ ВД 16-705.467-87

ПЩСПровод ПЩС

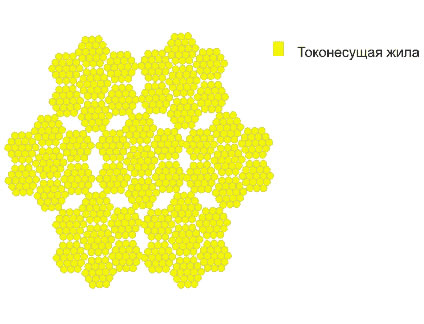

Жила - скрученные медные проволоки.

Назначение:
провода особой гибкости, предназначены для щеток электрических машин.

Условия эксплуатации и монтажа:
разрывное усилие, Н (кгс), не менее
— при сечении 1,00 мм2 - 178,0;
— при сечении 10,0 мм2 - 1794,7;
рабочая температура — от -60 до +230 °С;
провода должны выдерживать:
атмосферные осадки (роса, иней, дождь);
соляной туман;
солнечное излучение (интегральное, ультрафиолетовое);
статическую, динамическую пыль (песок);
плесневые грибы;
минимальная наработка, ч:
при температуре от -60 до 85 °С - 10 000;
при температуре до 100 °С - 5000;
при температуре до 125 °С - 1000;
при температуре до 150 °С - 300;
при температуре до 200 °С - 200;
при температуре до 230 °С - 30 для проводов сечением более 1,5 мм2;
минимальный срок службы при соблюдении требований к условиям эксплуатации - 16 лет.

Электрические характеристики:
сопротивление жилы на длине 1 км, Ом, не более
на период приемки и поставки:
— при сечении 1,0 мм2 - 21,0;
— при сечении 16,0 мм2 - 1,2;
на период эксплуатации и хранения:
— при сечении 1,0 мм2 - 25,0;
— при сечении 16,0 мм2 - 1,44;
допустимая токовая нагрузка, А
— при сечении 1,00 мм2 - 15,0;
— при сечении 16,0 мм2 - 100,0.

Провод после скрутки отжигают.
