ПСЩ

Провод неизолированный гибкий распределительный

ТУ ВД 16-705.467-87

ПСЩ

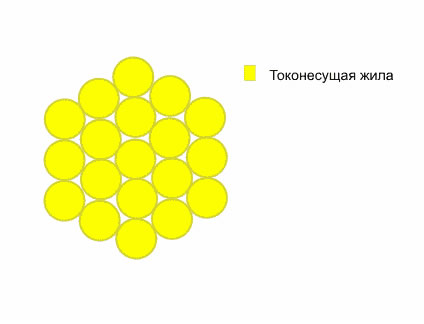

Жила - скрученные серебряные проволоки

Назначение:
провода нормальной гибкости, предназначены для щеток электрических машин.

Условия эксплуатации и монтажа:
разрывное усилие, Н (кгс), не менее
— при сечении 0,05 мм2 - 11,1;
— при сечении 2,5 мм2 - 422,6;
рабочая температура — от -60 до +300 °С;
провода должны выдерживать:
атмосферные осадки (роса, иней, дождь);
соляной туман;
солнечное излучение (интегральное, ультрафиолетовое);
статическую, динамическую пыль (песок);
плесневые грибы;
минимальная наработка, ч:
при нормальных климатических условиях - 20 000;
при температуре до 100 °С - 5000;
при температуре до 180 °С - 500;
при температуре до 250 °С - 250;
при температуре до 300 °С - 25;
минимальный срок службы при соблюдении требований к условиям эксплуатации - 21 год.

Электрические характеристики:
сопротивление жилы на длине 1 км, Ом, не более
на период приемки и поставки:
— при сечении 0,05 мм2 - 353,0;
— при сечении 2,5 мм2 - 7,4;
на период эксплуатации и хранения:
— при сечении 0,05 мм2 - 388,0;
— при сечении 2,5 мм2 - 8,14;
допустимая токовая нагрузка, А
— при сечении 0,05 мм2 - 0,7;
— при сечении 2,5 мм2 - 26,0.

Провод после скрутки отжигают.
