ПСГ

Провод • соединительный • неармированный

ГОСТ 7399-97

ПСГ

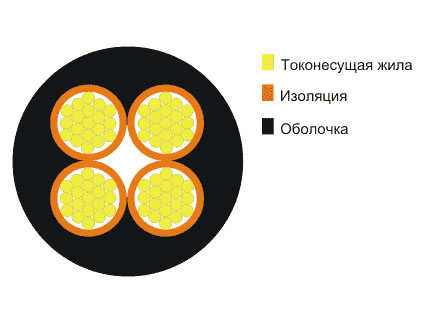

Жила - многопроволочная из мягкой медной проволоки 5 класса гибкости. Жилы скручены в сердечник
Изоляция - резина типа РТИ-1
Оболочка - маслостойкая резина, наложенная в два слоя

Назначение:
для присоединения электрических машин и приборов бытового и аналогичного применения к электрическим сетям с номинальным напряжением до 450 В систем 450/750 В.

Условия эксплуатации:
преимущественные области применения для передвижных токоприемников и механизмов ;
диапазон рабочих температур - от -40 С до +40 С;
длительно допустимая температуранагрева жил в процессе эксплуатации - не более 65 С;
прочность изоляции при растяжении, Н/мм2, не менее - 5;
относительное удлинение изоляции при разрыве, %, не менее - 250;
характеристики изоляции после теплового старения:
- прочности при растяжении, Н/мм2, не менее - 4,2;
- изменение прочности при растяжении, %, не более - +/-25;
- относительное удлинение при разрыве, %, не менее - 250;
- изменение относительного удлинения приразрыве, %, не более - +/-25;
срок службы проводов в нормальных условиях эксплуатации - не менее 6 лет.

Электрические характеристики:
удельное электрическое сопротивление жил постоянному току при температуре 20 С, Ом*мм2/м, не менее - 0,01724;
номинальные токовые нагрузки, А - не более:
- при сечении жилы 0,75 мм2 - 6,0;
- при сечении жилы 1,0 мм2 - 10,0;
- при сечении жилы 1,5 мм2 - 16,0;
- при сечении жилы 2,5 мм2 - 25,0.
