ПВВТ

Провод силовой изолированный выводной

ТУ 16.К80-09-90

ПВВТПВВТ

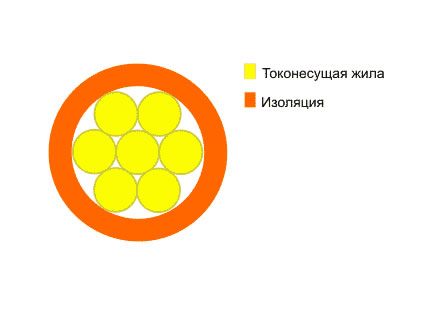

Жила — медная повышенной гибкости
Изоляция — теплостойкий ПВХ пластикат. Расцветка черная или серая, красная или коричневая, белая. Допускается расцветка любых цветов

Назначение:
для выходных концов электрических машин и аппаратов на переменное напряжение до 660 и 1140 В частотой соответственно до 400 и 60 Гц.

Условия эксплуатации и монтажа:
рабочая температура — от -40 до +105 °С;
температура прокладки — не ниже -15 °С;
класс нагревостойкости - А;
преимущественные области применения — для работы при переменном напряжении 380 В частотой до 400Гц в условиях агрессивных сред, масел;
минимальный радиус изгиба, не менее - 2 наружных диаметра;
провода стойки к воздействию:
относительной влажности воздуха до 100% при температуре не до +35 С;
лаков и пропиточных материалов, стандартной жидкости СЖР-3;
атмосферного давления от 0,13 МПа до 294 МПа;
вибраций;
механических ударов;
плесневых грибов;
минимальный срок службы в нормальных условиях эксплуатации — 8 лет;
провода выдерживают не менее 20 циклов изгибов вокруг цилиндра диаметром, равным двукратному диаметру провода.

Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:
при сечении жилы 0,75-1,5 мм2 - 15;
при сечении жилы 2,5-10,0 мм2 - 10.
