Безопасность АЭС.

Высокая степень безопасности АЭС России обеспечена множеством факторов. Основные из них – это принцип самозащищенности реакторной установки, наличие нескольких барьеров безопасности и многократное дублирование каналов безопасности. Необходимо отметить также применение активных (то есть требующих вмешательства человека и наличия источника энергоснабжения) и пассивных (не требующих вмешательства оператора и источника энергии) систем безопасности. Кроме того, на всех российских станциях действует культура безопасности на всех этапах жизненного цикла: от выбора площадки - до вывода из эксплуатации. Во многом благодаря сочетанию этих элементов опыт стабильной эксплуатации водо-водяных реакторов ВВЭР составляет уже более 1400 реакторо-лет.
В реакторах ВВЭР применена композиция активной зоны, которая обеспечивает «самозащищенность» реактора или его «саморегулирование». Если поток нейтронов увеличивается, растет температура в реакторе и повышается паросодержание. Но реакторные установки сконструированы таким образом, что само повышение паросодержания в активной зоне приведет к ускоренному поглощению нейтронов и прекращению цепной реакции. Этот эффект специалисты называют отрицательным «коэффициентом» реактивности, как температурным, так и паровым. Таким образом, сама физика ректора обеспечивает самозащищенность на основе естественных обратных связей («отрицательная реактивность»).

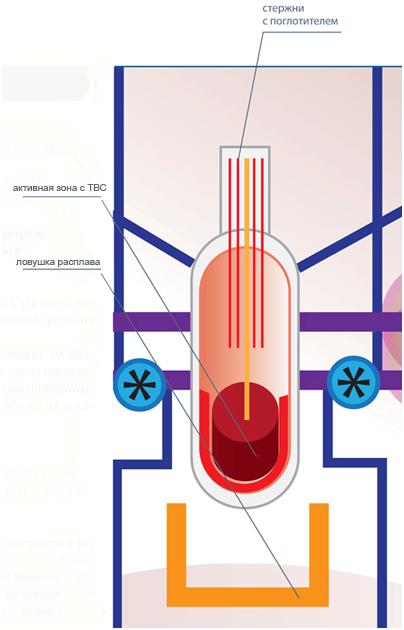

Чтобы быстро и эффективно остановить цепную реакцию, нужно «поглотить» выделяемые нейтроны. Для этого используется поглотитель (как правило, карбид бора). Стержни с поглотителем вводятся в активную зону, нейтронный поток поглощается, реакция замедляется и прекращается. Для того, чтобы стержни попали в активную зону при любых условиях, на российских АЭС их подвешивают над реактором и удерживают электромагнитами. Такая схема гарантирует опускание стержней даже при обесточивании энергоблока: электромагниты отключатся и стержни войдут в активную зону просто под действием силы тяжести (без каких-либо дополнительных команд персонала). В этом отличие отечественных проектов от американского, использованного в Японии на АЭС «Фукусима-1» (он предполагал введение стержней снизу).
На российских АЭС в основном применяются двухконтурные схемы, в которых тепло может отводится прямо в воздух без участия каких-либо внешних источников водоснабжения. Двухконтурная схема принципиально более безопасна, чем использованная в Японии одноконтурная, потому что все радиоактивные среды находятся внутри защитной оболочки (контайнмента), а в первом контуре нет пара - риск «оголения» топлива и его перегрева принципиально ниже. Кроме того, реакторы ВВЭР комплектуются 4 парогенераторами, системы отвода тепла многопетлевые, то есть в них обеспечиваются значительные резервы воды.
Если все же подача воды через резервные трубы необходима, на АЭС установлены отдельные насосы «аварийного расхолаживания» (по насосу на каждую трубу).
На российских АЭС с водо-водяными реакторами (ВВЭР) с учетом принципа единичного отказа и возможного необнаруживаемого отказа предусмотрены 3 независимых канала систем безопасности, каждый из которых может выполнить функции всей системы. Системы безопасности рассчитаны на ликвидацию максимальной проектной аварии с разрывом главного циркуляционного трубопровода 1 контура максимального диаметра. Запасы воды также обеспечены многократно: сначала она будет подана из резервных емкостей, установленных в самом энергоблоке, а затем, если этой воды будет все еще недостаточно, вода начнет подаваться из трех дополнительных резервуаров. Питание всех резервных насосов обеспечивается также автономно: каждый будет работать от своего дизель-генератора. Все генераторы располагаются в отдельных строениях, что не допускает их одномоментного выхода из строя. Любой из этих каналов (в случае отказа остальных) обеспечивает полный отвод тепла.
Работа всех этих защитных систем вместе потребуется только в случае максимальной проектной аварии. Все это количество воды, пролитое в реактор, аккумулируется специальной системой сбора и охлаждения. Собранную воду система подаст в активную зону вновь, т.е., как говорят специалисты, будет обеспечена «рециркуляция теплоносителя».

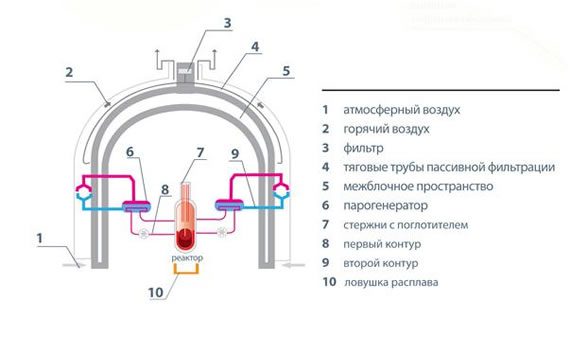

Система безопасности современных российских АЭС состоит из четырех барьеров на пути распространения ионизирующих излучений и радиоактивных веществ в окружающую среду. Первый – это топливная матрица, предотвращающая выход продуктов деления под оболочку тепловыделяющего элемента. Второй – сама оболочка тепловыделяющего элемента, не дающая продуктам деления попасть в теплоноситель главного циркуляционного контура. Третий - главный циркуляционный контур, препятствующий выходу продуктов деления под защитную герметичную оболочку. Наконец, четвертый – это система защитных герметичных оболочек (контайнмент), исключающая выход продуктов деления в окружающую среду. Если что-то случится в реакторном зале, вся радиоактивность останется внутри этой оболочки.

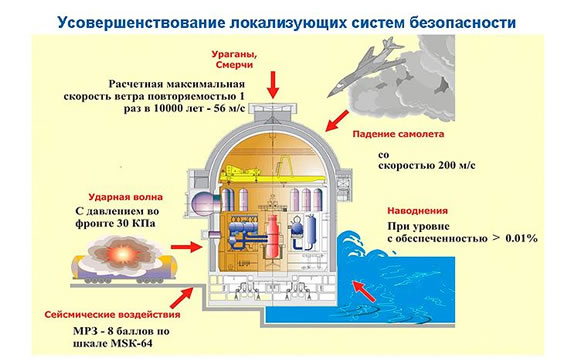

Все российские современные ядерные реакторы типа ВВЭР имеют контайнмент. При этом оболочка рассчитана не только на внешнее воздействие – например, падение самолета, смерч, ураган или взрыв. Контайнмент выдерживает внутреннее давление в 5 кг/см2 и внешнее воздействие от ударной волны, создающей давление 30 кПа, и падающего самолета массой 5 тонн. То есть если предположить, что вся поданная в реактор вода превратится в пар и, как в гигантском чайнике, будет давить изнутри на крышку, то оболочка выдержит и это колоссальное давление. Таким образом, купол энергоблока находится как бы в постоянной готовности принять удар изнутри. Для этого оболочка выполнена из «предварительно напряженного бетона»: металлические тросы, натянутые внутри бетонной оболочки, придают дополнительную монолитность конструкции, повышая ее устойчивость.
Объем контайнмента довольно большой – 75 тыс. куб. метров, риск скопления в нем водорода во взрывоопасной концентрации значительно меньше, чем на АЭС «Фукусима-1». В случае аварии для снижения давления пара внутри защитной оболочки установлена «спринклерная система», которая из-под купола блока разбрызгивает раствор бора и других веществ, препятствующих распространению радиоактивности. Там же ставятся рекомбинаторы водорода, не позволяющие этому газу скапливаться и исключающие возможность взрыва.
В частности, одним из элементов «Системы аварийного охлаждения активной зоны» (САОЗ) являются специальные емкости с борной кислотой, находящиеся над реактором. Каждая емкость представляет собой толстостенный (90 миллиметров) сосуд из двухслойной плакированной стали диаметром 3175 мм и объемом 60 кубических метров, работающий под давлением в 60 атмосфер и выше. В случае максимальной проектной аварии – разрыва первого контура охлаждения реактора – содержимое этих емкостей самотеком оказывается внутри активной зоны реактора, и цепная ядерная реакция гасится большим количеством борсодержащего вещества, хорошо поглощающего нейтроны. Такого количества раствора достаточно для охлаждения активной зоны до подключения системы аварийного расхолаживания и охлаждения бассейна выдержки.

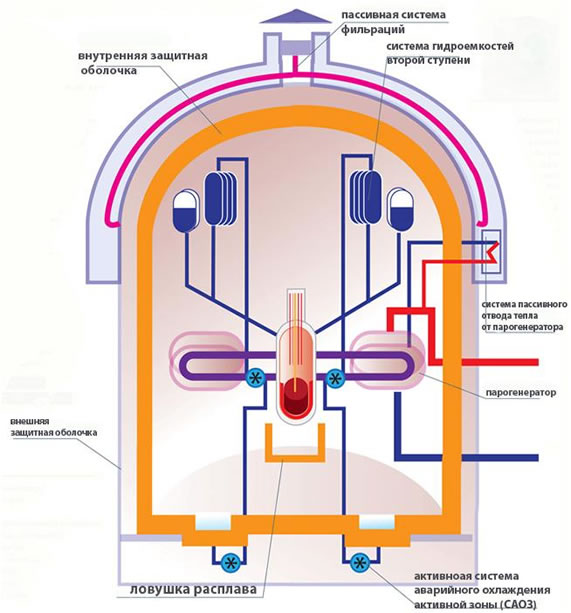

Принцип глубокоэшелонированной защиты предполагает также наличие такой концепции безопасности, которая предусматривает не только средства предотвращения аварий, но и средства управления последствиями запроектных аварий, обеспечивающих локализацию радиактивных веществ в пределах гермооболочки. К ним относятся системы удаления водорода (с пассивными рекомбинаторами); защиты первого контура от превышения давления; отвода тепла через парогенераторы; отвода тепла от защитной оболочки и устройство локализации расплава (УРЛ, так называемая «ловушка расплава»). Например, система отвода тепла от защитной оболочки обеспечивает долговременный отвод тепла при любых аварийных ситуациях, в том числе и при полном обесточивании АЭС. Что касается устройства локализации расплава, то оно обеспечивает локализацию расплава и исключает возможность его выхода за пределы гермооболочки при любых сценариях. Впервые им была оснащена Тяньваньская АЭС в Китае, построенная по российскому проекту. Оно предусмотрено также и в новом проекте «АЭС-2006». Фактически это холодный тигель, расположенный под реактором, в него производится прием и размещение твердых и жидких составляющих кориума. Его функции - защита шахты реактора от термомеханического воздействия кориума, уменьшение выхода водорода и радионуклидов под защитную оболочку, обеспечение теплоотвода из кориума к охлаждающей воде. Наличие УЛР позволяет гарантировать, что расплавленное топливо, «упав» в огнеупорный стакан, останется в стабильном состоянии, то есть будет сохранена подкритичность расплава. Кроме того, в ловушке присутствует так называемый «жертвенный материал» – специальный материал из оксидов железа и борной кислоты, позволяющий мгновенно заглушить реакцию.
Технические решения проектов АЭС-2006 и ВВЭР-ТОИ

Стечение природных катаклизмов на территории расположения АЭС в России, которые могут повлечь за собой аварию, сопоставимую с аварией на станции «Фукусима-1», невозможно. В настоящее время все российские АЭС находятся в зонах низкой сейсмоопасности. В европейской части нашей страны, на Великорусской плите, которая считается устойчивым массивом, землетрясения либо не происходят вовсе, либо происходят, но с небольшой интенсивностью (не более 5-6 баллов по шкале Рихтера).
Предотвращение отказов и нарушений норм безопасной эксплуатации обеспечивается за счет выбора безопасной площадки размещение АЭС, применения консервативных принципов проектирования, наличия системы обеспечения качества при выборе площадки, проектировании, строительстве и эксплуатации, а также культуры безопасности. Выбор безопасной площадки предполагает, в частности, определение прогнозируемого уровня сейсмического воздействия, который вычисляется отдельно для каждой площадки и каждого блока. Например, в ходе дополнительных исследований в районе 8-10 балльной сейсмичности могут быть выделены пригодные площадки в пределах 7-балльной зоны сейсмичности и однородных массивов гранитоидов, вдали от эпицентров мелкофокусных землетрясений. При выполнении таких работ в расчет берется уровень сейсмичности максимального расчетного землетрясения (МРЗ), которое может произойти с вероятностью 1 раз в 10 тысяч лет (и не более 8 баллов). Исходя из этого прогноза осуществляется выполнение соответствующих расчетов для строительных конструкций, проектирование всех трубопроводов и оборудования. При необходимости оборудование оснащается гидроамортизаторами.
Действующими нормами запрещено размещать АЭС: на площадках, расположенных непосредственно на активных разломах;  на площадках, сейсмичность которых характеризуется интенсивностью максимальных расчетных землетрясений (далее – МРЗ) более 9 баллов по шкале сейсмической активности Медведева-Шпонхойера-Карника; на территории, в пределах которой нахождение АС запрещено природоохранным законодательством.
Наконец, наличие собственных сил и средств ГО и ЧС на каждой АЭС делает максимально оперативным реагирование на нештатные ситуации. Эти подразделения находятся в постоянной готовности и оснащены необходимыми техническими средствами, в том числе резервными источниками питания и резервными насосами. Обычные пожарные машины могут подключаться к любому энергоблоку через специальные штуцеры на корпусах блоков, которые разнесены на разные стороны с тем, чтобы не быть одновременно поврежденными. Существуют специальные штабы по управлению кризисными ситуациями (например, Ситуационно-кризисный центр Росатома и такой же собственный центр ОАО «Концерн Росэнергоатом»), осуществляется планирование мероприятий в случае ЧС, регулярно проводятся соответствующие учения. Такие антикризисные центры в случае необходимости оперативно согласуют свои действия с МЧС РФ и Министерством энергетики РФ. Наконец, существуют также убежища и средства защиты персонала на площадке каждой АЭС.
На всех наших станциях после аварии на Чернобыльской АЭС  были проведены дополнительные исследования возможных аварийных ситуаций и путей их преодоления. «После Чернобыля мы изменили физику реактора, ужесточили контроль и минимизировали роль человеческого фактора в кризисной ситуации», - говорит заместитель генерального директора Росатома А. Локшин. На всех без исключения станциях была проведена модернизация систем безопасности. Где этого было сделать нельзя, старые реакторы были остановлены, в настоящее время ведутся работы по выводу их из эксплуатации (Белоярская АЭС, Нововоронежская АЭС). В результате на всех действующих станциях нашей страны есть несколько систем, которые включаются одна за другой в случае возникновения ситуации обесточивания, полностью исключая возможность такого развития событий, какое имело место в Японии.
Наконец, на всех российских атомных станциях установлена автоматическая система контроля радиационной обстановки (АСКРО). Она предусматривает наличие датчиков, которые фиксируют уровень радиации вокруг радиационно опасных объектов в режиме реального времени. Показания этих приборов передаются на специальный сайт в Интернете.
Если рассматривать безопасность АЭС, получивших разрешение на продление сроков эксплуатации, то любое подобное продление – это итог масштабной работы по проверке состояния всех систем и конструкционных материалов. При продлении принимается во внимание ресурс оборудования, получаются подтверждения конструкторов, которые обязаны гарантировать безопасность своего объекта сверх проектных сроков. Только при наличии таких гарантий может быть вынесено решение о продлении.
На всех энергоблоках АЭС с реакторами РБМК-1000, БН-600 и ЭГП-6, получивших лицензию Ростехнадзора на продление срока службы сверх проектного, был выполнен комплекс работ по крупномасштабной модернизации и замене оборудования и систем АЭС, обеспечивших достижение уровня современных требований к состоянию безопасности АЭС. В частности выполненные в составе обосновывающих документов на повышение мощности энергоблоков АЭС с РБМК-1000 вероятностные анализы безопасности (ВАБ) показали, что повышение мощности АЭС с реактором РБМК-1000 до 105% не оказывает влияния на показатели безопасности. В настоящее время получены разрешения Ростехнадзора (изменения в действующую лицензию) и находятся в опытно-промышленной эксплуатации на уровне мощности 105% энергоблоки №№ 1, 2 Курской АЭС.
Однако бесконечно продлением заниматься нельзя, потому что есть фактор старения материалов, кроме того, невозможно на старые реакторы поставить некоторые новые системы безопасности. Поэтому идет работа по строительству новых реакторов. На сооружаемых новых блоках общая стоимость систем безопасности, предотвращающих радиоактивное воздействие на население и окружающую среду при самых неблагоприятных условиях (падение тяжелого самолета, землетрясение, цунами, взрывная волна), составляет около 40% от стоимости энергоблока. И атомщики идут на эти затраты.
Конечная цель – гарантировать, что ни при каком сценарии не будет угрозы выхода радиоактивности за пределы площадки. «Это абсолютное требование для всех АЭС российского дизайна, построенных не только в нашей стране, но и в любой точке планеты», - заявил генеральный директор Росатома С. Кириенко.
