Реактор на быстрых нейтронах.

В структуре крупномасштабной атомной энергетики важная роль отводится реакторам на быстрых нейтронах с замкнутым топливным циклом. Они позволяют почти в 100 раз повысить эффективность использования естественного урана и, тем самым, снять ограничения на развитие атомной энергетики со стороны природных ресурсов ядерного топлива.
В 30 странах мира сейчас работает около 440 ядерных реакторов, которые обеспечивают производство около 17% всей электроэнергии, вырабатываемой в мире. В промышленно развитых странах доля "атомного" электричества составляет, как правило, не менее 30% и неуклонно увеличивается. Однако, по мнению ученых, быстро растущая атомная энергетика, основанная на современных «тепловых» ядерных реакторах, используемых на действующих и строящихся АЭС (большинство - с реакторами типа ВВЭР и LWR), неизбежно уже в текущем столетии столкнется с нехваткой уранового сырья по причине того, что делящимся элементом топлива для этих станций является редкий изотоп урана-235.
В реакторе на быстрых нейтронах (БН) при ядерной реакции деления рождается избыточное количество вторичных нейтронов, поглощение которых в основной массе урана, состоящей из урана-238, ведет к интенсивному образованию нового ядерного делящегося материала плутония-239. В результате, из каждого килограмма урана-235 наряду с выработкой энергии можно получать более одного кг плутония-239, который можно использовать в качестве топлива в любых реакторах АЭС вместо редкого урана-235. Этот физический процесс, называемый воспроизводством топлива, позволит вовлечь в оборот атомной энергетики весь природный уран, включая основную его часть – изотоп уран-238 (99,3% от общей массы ископаемого урана). Этот изотоп в современных АЭС на тепловых нейтронах практически не участвует в производстве энергии. В результате производство энергии при существующих ресурсах урана и при минимальном воздействии на природу, можно было бы увеличить почти в 100 раз. В таком случае атомной энергии человечеству хватит на несколько тысячелетий.
По оценкам ученых, совместная работа "тепловых" и "быстрых" реакторов в пропорции примерно 80:20% обеспечитатомной энергетике наиболее эффективное использование урановых ресурсов. При таком соотношении быстрые реакторы будут производить достаточное количество плутония-239 для работы атомных электростанций с реакторами на тепловых нейтронах.
Дополнительным преимуществом технологии быстрых реакторов с избыточным количеством вторичных нейтронов является возможность "выжигать" долгоживущие (с периодом распада до тысяч и сотен тысяч лет) радиоактивные продукты деления, превращая их в короткоживущие с периодом полураспада не более 200-300 лет. Такие преобразованные радиоактивные отходы могут быть надежно захоронены в специальных хранилищах без нарушения природного радиационного баланса Земли.

Работы в области ядерных реакторов на быстрых нейтронах реакторов были начаты в 1960 г. проектированием первого опытно-промышленного энергетического реактора БН-350. Этот реактор был пущен в 1973 г. и успешно эксплуатировался до 1998 г.
В 1980 г. на Белоярской АЭС в составе энергоблока №3 был введен в строй следующий, более мощный энергетический реактор БН-600 (600 МВт(э)), который продолжает надежно работать до настоящего времени, являясь самым крупным из действующих реакторов этого типа в мире. В апреле 2010 г. реактор полностью отработал проектный срок службы 30 лет с высокими показателями надежности и безопасности. В течение длительного периода эксплуатации КИУМ энергоблока поддерживается на стабильно высоком уровне - около 80%. Внеплановые потери менее 1,5%.
За последние 10 лет эксплуатации энергоблока не было ни одного случая аварийного останова реактора.
Выход долгоживущих газоаэрозольных радионуклидов в окружающую среду отсутствует. Выход инертных радиоактивных газов в настоящее время пренебрежимо мал и составляет <1% от допустимого по санитарным нормам.
Эксплуатация реактора убедительно продемонстрировала  надежность проектных мер по предотвращению и локализации течей натрия.
По показателям надёжности и безопасности реактор БН-600 оказался конкурентоспособным с серийными тепловыми реакторами на тепловых нейтронах (ВВЭР).

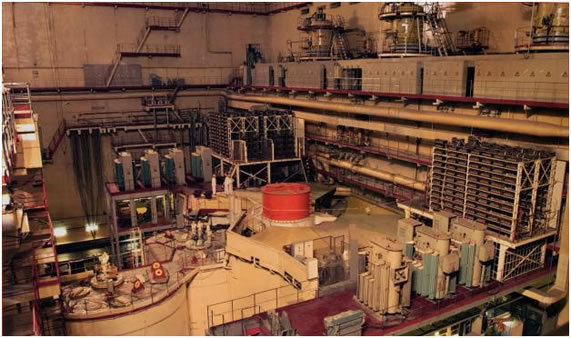

Рисунок 1. Реакторный (центральный) зал БН-600

В 1983 г. на базе БН-600 предприятием был разработан проект усовершенствованного реактора БН-800 для энергоблока мощностью 880 МВт(э). В 1984 г. были начаты работы по сооружению двух реакторов БН-800 на Белоярской и новой Южно-Уральской АЭС. Последующая задержка сооружения этих реакторов была использована для доработки проекта с целью дальнейшего повышения его безопасности и улучшения технико-экономических показателей. Работы по сооружению БН-800 были возобновлены в 2006 г. на Белоярской АЭС (4-й энергоблок) и должны быть завершены в 2013 г.

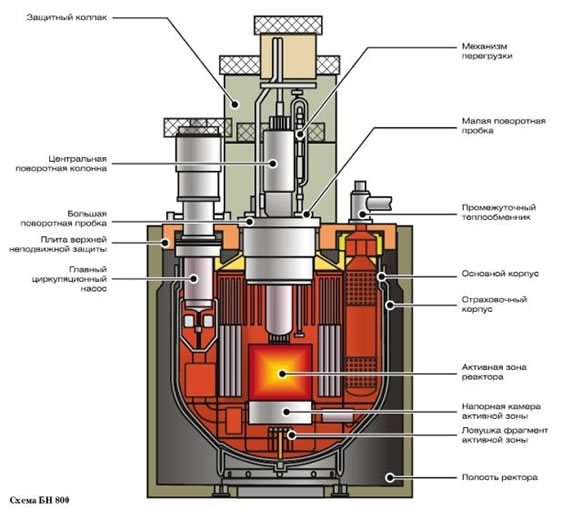

Рисунок 2. Реактор на быстрых нейтронах БН-800 (вертикальный разрез)

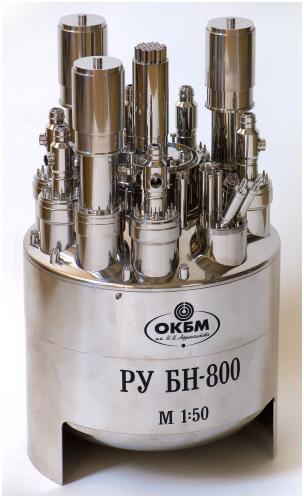

Рисунок 3. Макет реактора БН-800

Перед строящимся реактором БН-800 поставлены следующие важные задачи:

• Обеспечение эксплуатации на MOX-топливе.
• Экспериментальная демонстрация ключевых компонентов закрытого топливного цикла.
• Отработка в реальных условиях эксплуатации новых видов оборудования и усовершенствованных технических решений, введенных для повышения показателей экономичности, надежности и безопасности.
• Разработка инновационных технологий для будущих реакторов на быстрых нейтронах с жидкометаллическим теплоносителем:
• испытания и аттестация перспективного топлива и конструкционных материалов;
• демонстрация технологии выжигания минорных актинидов и трансмутации долгоживущих продуктов деления, составляющих наиболее опасную часть радиоактивных отходов атомной энергетики.

В ОАО "ОКБМ Африкантов" ведётся разработка проекта усовершенствованного коммерческого реактора БН-1200 мощностью 1220 МВт.

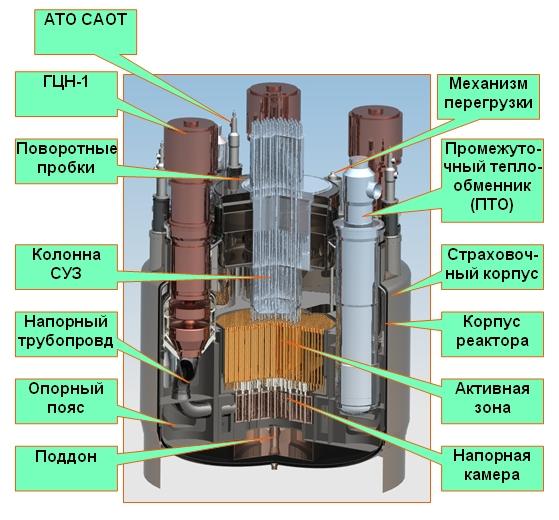

Рисунок 3. Реактор БН-1200 (вертикальный разрез)

Планируется следующая программа реализации этого проекта:

• 2010…2016 гг. – разработка техпроекта реакторной установки и выполнение программы НИОКР.
• 2020 г. – ввод в действие головного энергоблока на МОХ- топливе и организация его централизованного производства.
• 2023…2030 гг. – ввод в эксплуатацию серии энергоблоков суммарной мощностью около 11 ГВт.

Наряду с решениями, подтвержденными положительным опытом эксплуатации БН-600 и заложенными в проект БН-800, в проекте БН-1200 используются новые решения, направленные на  дальнейшее улучшение технико-экономических показателей и повышение безопасности.
По технико-экономическим показателям:

• повышение коэффициента использования установленной мощности с планируемой величины 0,85 для БН-800 до 0,9;
• поэтапное повышение выгорания МОХ-топлива с достигнутого уровня в экспериментальных ТВС 11,8 % т.а. до уровня 20 % т.а. (среднее выгорание ~140 МВт сут/кг);
• увеличение коэффициента воспроизводства до ~1,2 на уран-плутониевом оксидном топливе и до ~1.45 на смешанном нитридном топливе;
• снижение удельных показателей  металлоёмкости в ~1,7 раза по сравнению с БН-800
• увеличение срока службы реактора с 45 лет (БН-800) до 60 лет.

По безопасности:

• вероятность тяжёлого повреждения активной зоны должна быть на порядок меньше требований нормативных документов;
• санитарно-защитная зона должна находиться в границах площадки АЭС для любых проектных аварий;
• граница зоны защитных мероприятий должна совпадать с границей площадки АЭС для тяжёлых  запроектных аварий,  вероятность реализации которых не превышает 10-7 на реактор/год.

Оптимальное сочетание референтных  и новых решений и возможность расширенного  воспроизводства топлива позволяют отнести данный проект к ядерным технологиям IV поколения.

ОАО  "ОКБМ Африкантов" активно участвует в международном сотрудничестве по быстрым реакторам. Оно являлось разработчиком проекта китайского экспериментального реактора на быстрых нейтронах CEFR и главным подрядчиком по изготовлению основного оборудования реактора, участвовало в осуществлении физического и энергетического пусков реактора в 2011 г. и оказывает помощь в освоении его мощности. В настоящее время идет подготовка межправительственного соглашения о сооружении в КНР демонстрационного быстрого реактора с натриевым теплоносителем (CDFR) на базе проекта БН-800 с участием ОКБМ и других предприятий Госкорпорации "Росатом".
