РБМК 1000.

Основу активной зоны РБМК-1000 составляет графитовый цилиндр высотой 7 м и диаметром 11,8 м, сложенный из блоков меньшего размера, который выполняет роль замедлителя. Графит пронизан большим количеством вертикальных отверстий, через каждое из которых проходит труба давления (также называемая технологическим каналом (ТК)). Центральная часть трубы давления, расположенная в активной зоне, изготовлена из сплава циркония (Zr + 2,5 % Nb), обладающего высокими механическими и коррозионными свойствами, верхние и нижние части трубы давления — из нержавеющей стали. Циркониевая и стальные части трубы давления соединены сварными переходниками.

Реактор РМБК

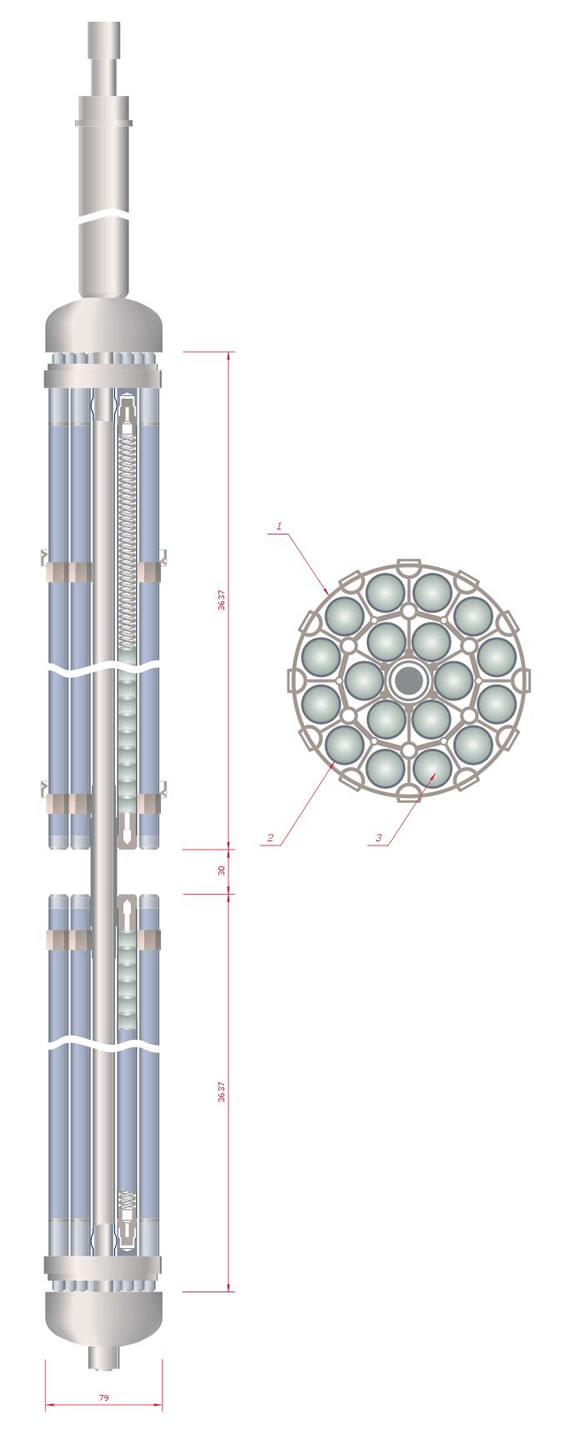

Рисунок 1. Тепловыделяющая сборка реактора РБМК:
1 — дистанционирущая проставка
2 — оболочка ТВЭЛ
3 — таблетки ядерного топлива

Реактор размещается в бетонной шахте 21,6х21,6 м и высотой 25,5 м (см. рис. 5), графитовая кладка цилиндрической формы служит замедлителем нейтронов, её масса 1700 т.
Графитовая кладка состоит из отдельных, собранных в колоны, блоков с вертикальными цилиндрическими отверстиями вдоль всей высоты кладки, в которые устанавливаются 1693 технологических канала. Наряду с этим имеется 211 каналов системы управления и аварийной защиты, которые располагаются в центральных отверстиях графитовой кладки.
В каждом технологическом канале размещается кассета с двумя тепловыделяющими сборками (ТВС). Каждая сборка состоит из 18 ТВЭЛов с длиной тепловыделяющей части 3,5 м. Таким образом, высота активной зоны реактора составляет 7,0 м, а диаметр 11,8 м.

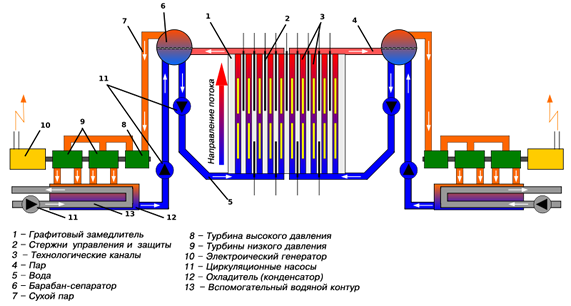

Схема РМБК


В качестве ядерного топлива используется спекшийся диоксид урана; обогащение – 2% по урану-235; общая загрузка ураном – 192 т.

При проектировании энергоблоков РБМК, в силу несовершенства расчетных методик, был выбран не оптимальным шаг решетки каналов. В результате реактор оказался несколько перезамедлен, что приводило к положительным значениям парового коэффициента реактивности в рабочей области, превышающим долю запаздывающих нейтронов. До аварии на ЧАЭС используемая методика расчета кривой парового коэффициента реактивности (программа BMP), показывала, что несмотря на положительный ПКР в области рабочих паросодержаний, по мере роста паросодержания эта величина меняет знак, так что эффект обезвоживания оказывался отрицательным. Соответственно состав и производительность систем безопасности проектировалась с учетом этой характеристики. Однако, как оказалось после аварии на Чернобыльской АЭС, расчетное значение парового коэффициента реактивности в областях с высоким паросодержанием было получено неверно: вместо отрицательного, он оказался положительным. Для изменения парового коэффициента реактивности был выполнен ряд мероприятий, в том числе в некоторые каналы вместо топлива установлены дополнительные поглотители. В последующем, для улучшения экономических показателей энергоблоков с РБМК дополнительные поглотители извлекались, для достижения заданных нейтроно-физических характеристик стали применять топливо более высокого обогащения с дополнительным поглотителем (оксид эрбия).
В каждом топливном канале установлена кассета, составленная из двух тепловыделяющих сборок (ТВС) — нижней и верхней. В каждую сборку входит 18 стержневых ТВЭЛов. Оболочка ТВЭЛа заполнена таблетками из двуокиси урана. По первоначальному проекту обогащение по урану 235 составляло 1,8 %, но по мере накопления опыта эксплуатации РБМК оказалось целесообразным повышать обогащение. Повышение обогащения в сочетании с применением выгорающего поглотителя в топливе позволило увеличить управляемость реактора, повысить безопасность и улучшить его экономические показатели. В настоящее время осуществляется переход на топливо с обогащением 3,0 %.
Реактор РБМК работает по одноконтурной схеме. Циркуляция теплоносителя осуществляется в контуре многократной принудительной циркуляции (КМПЦ). В активной зоне вода, охлаждающая твэлы, частично испаряется и образующаяся пароводяная смесь поступает в барабаны-сепараторы. В барабан-сепараторах происходит сепарация пара, которая поступает на турбоагрегат. Остающаяся вода смешивается с питательной водой и с помощью главных циркуляционных насосов (ГЦН) подается в активную зону реактора. Отсепарированный насыщенный пар (температура ~284 °C) под давлением 70-65 кгс/см2 поступает на два турбогенератора электрической мощностью по 500 МВт. Отработанный пар конденсируется, после чего, пройдя через регенеративные подогреватели и деаэратор подается с помощью питательных насосов (ПЭН) в КМПЦ.
Реакторы РБМК-1000 установлены на Ленинградской АЭС, Курской АЭС, Чернобыльской АЭС, Смоленской АЭС.
5-й энергоблок Курской АЭС
(РБМК-1000 3-го поколения)
На строящемся 5-м блоке Курской АЭС (готовность на данный момент 70 – 80%), помимо прочих мероприятий по усовершенствованию РБМК, принципиальной новизной обладает конструкция графитовой кладки реактора, имеющей в сечении вид восьмигранника. За счет уменьшения объема графита изменяется отношение доли топлива к доле замедлителя, что имеет существенное влияние на паровой коэффициент реактивности. В результате, при гарантированном отрицательном паровом коэффициенте реактивности, реактор РБМК-1000 5-го блока Курской АЭС работает с минимальным ОЗР, что дополнительно увеличивает его экономическую эффективность. В будущем возможно рассмотреть вопрос о повышении обогащения топлива для РБМК 5-го блока Курской АЭС, что позволит еще улучшить его экономические показатели, сохраняя высокий уровень безопасности.

Данный блок формально относится к 3-му поколению РБМК (к нему относится также 3-й блок Смоленской АЭС), но, по глубине произведенных изменений, правильнее было бы отнести его к поколению «3+».
