Корпусный водо-водяной энергетический реактор ВВЭР.

Корпусный водо-водяной энергетический реактор (ВВЭР) представляет собой вертикальный толстостенный цилиндрический сосуд массой 500 т, рассчитанный на давление до 18 МПа.
Реактор располагается в бетонной шахте (см. рис 1), вокруг которого размешены парогенераторы и циркуляционные насосы. Все это оборудование окружено защитой, ослабляющей уровень нейтронного и гамма- излучения до регламентируемого.

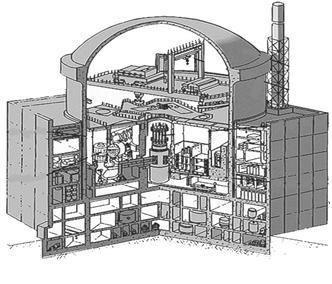

Рис. 1. Реакторное отделение

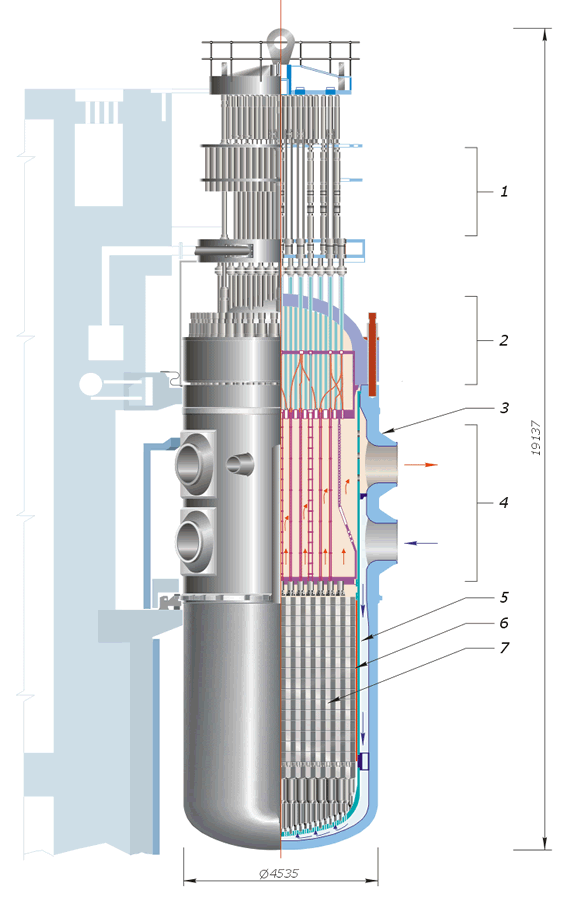

Рисунок 2. Устройство реактора ВВЭР-1000:

  1. привод СУЗ;
  2. крышка реактора;
  3. корпус реактора;
  4. блок защитных труб (БЗТ);
  5. шахта;
  6. выгородка активной зоны;
  7. топливные сборки (ТВС),
  8. регулирующие стержни;
