СТЕЛЛАРАТОР.

СТЕЛЛАРАТОР, как и ТОКАМАК - это магнитная ловушка с замкнутыми магнитными поверхностями, но, в отличие от ТОКАМАКа, полоидальное магнитное поле, образующее магнитные поверхности, создается в СТЕЛЛАРАТОРе с помощью внешних витков, а не током, протекающим по плазме. Эта магнитная ловушка была изобретена в Принстонской лаборатории в США Л. Спитцером. Там же были построены и первые экспериментальные СТЕЛЛАРАТОРы.
СТЕЛЛАРАТОР имеет большое преимущество перед ТОКАМАКом - это стационарная машина, которая не требует сложных методов поддержания плазменного тока для ее стационарной работы. В то же время, в отличии от ТОКАМАКа, СТЕЛЛАРАТОР это принципиально аксиально-несимметричная ловушка с магнитной осью представляющей собой трехмерную кривую и переменным, в тороидальном направлении, сечением плазмы. Схема СТЕЛЛАРАТОРа показана на Рис.10.

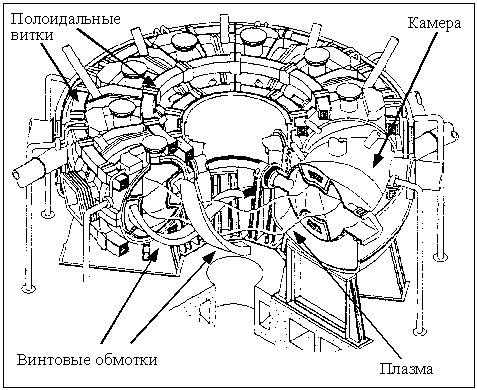

Рис.10. Основные элементы конструкции СТЕЛЛАРАТОРа на примере строящегося в Японии СТЕЛЛАРАТОРа LHD.

Существуют различные модификации СТЕЛЛАРАТОРных конфигураций, которые отличаются тем, как создается вращательное преобразование, т.е. навивание магнитных силовых линий вокруг магнитной оси, и какие магнитные катушки используются для создания полоидального поля. Вращательное преобразование можно получить и за счет более сложной пространственной конфигурации магнитной оси, например, в виде замкнутой пространственной восьмерки.
Относительная сложность магнитной конфигурации, по сравнению с ТОКАМАКом, несколько затормозили развитие этой системы на начальном этапе развития. В первых СТЕЛЛАРАТОРах удержание плазмы существенно уступало удержанию плазмы в ТОКАМАКе и потребовались многие годы исследований для того, чтобы выяснить причину потерь энергии из СТЕЛЛАРАТОРа. Оказалось, что, из-за тороидальной несимметрии, траектории частиц в первых СТЕЛЛАРАТОРах имели большие отклонения от магнитных поверхностей. Соответственно, были бóльшими и потери энергии из плазмы. Кроме того, выяснилось, что магнитные поверхности в СТЕЛЛАРАТОРе чувствительны к внешним возмущениям магнитного поля, создаваемым не совсем точной установкой внешних винтовых обмоток, что было характерно для первых СТЕЛЛАРАТОРов. В результате, часть магнитных поверхностей была разрушена возмущениями, что также уменьшало время удержания плазмы.
Существенный прогресс в развитии концепции СТЕЛЛАРАТОРов был достигнут после появления мощных численных кодов, которые были использованы для оптимизации магнитной системы СТЕЛЛАРАТОРа. Два, относительно недавних, открытия позволили принципиально улучшить концепцию этой ловушки.
Во первых, было показано, что можно отказаться от вложенных друг в друга винтовых витков, окружающих плазму (см. Рис.10), а вместо них использовать модульные трехмерные тороидальные катушки. Такие катушки, которые показаны на Рис.11, создают не только тороидальное поле, но и требуемое полоидальное поле, создающее замкнутые магнитные поверхности.

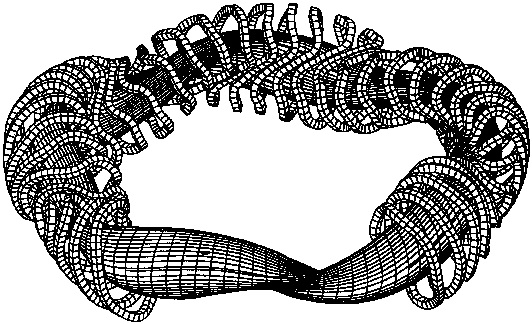

Рис.11. Модульные магнитные катушки СТЕЛЛАРАТОРа.

Концепция модульных катушек существенно упростила сборку и разборку магнитной системы СТЕЛЛАРАТОРа-реактора и повысило его привлекательность.
Во-вторых, теоретические исследования геометрии магнитных полей показали, что существуют такие магнитные конфигурации, в которых, несмотря на отсутствие геометрической симметрии, у частиц плазмы сохраняется адиабатический инвариант движения, обеспечивающий их хорошее удержание. С точки зрения удержания отдельных частиц, такие квазисимметричные СТЕЛЛАРАТОРы эквивалентны аксиально-симметричным ТОКАМАКам. Соответственно, можно ожидать возрастания энергетического времени жизни плазмы в системах с такой конфигурацией магнитного поля.
Нынешнее поколение СТЕЛЛАРАТОРов существенно улучшило свою способность удерживать горячую плазму. Соответственно, выросли и параметры плазмы в этих ловушках. То преимущество, которое было у ТОКАМАКов в самом начале развития - омический нагрев плазмы протекающим по ней током - уже не так важно. Сейчас и ТОКАМАК и СТЕЛЛАРАТОР используют одни и те же дополнительные методы нагрева плазмы с полной мощностью, существенно превышающей мощность омического нагрева в ТОКАМАКе. СТЕЛЛАРАТОРы пока еще небольшие машины в большим радиусом плазмы меньше чем 2.2 м малым радиусом плазмы 0.2-0.3 м, магнитным полем меньшим 2.5 Тл и максимальной мощностью дополнительного нагрева 3÷4 МВт. Рекордная температура плазмы, Т = 3 КэВ и максимальное время удержания энергии, tE = 0.04 с, пока, примерно, на порядок величины меньше, чем те, которые достигнуты сейчас в ТОКАМАКах.
Предельное β в СТЕЛЛАРАТОРе, как и в ТОКАМАКе, определяется МГД устойчивостью плазмы, которая ограничивает максимально достижимое значение β на уровне нескольких процентов. Из-за того, что в СТЕЛЛАРАТОРе равновесие плазмы создается внешними магнитными обмотками, а не током, протекающим по плазме, в СТЕЛЛАРАТОРе отсутствуют плазменные срывы. Превышения параметрами плазмы своих предельных значений, как правило, ведет в СТЕЛЛАРАТОРе к насыщению этих параметров или медленному распаду плазмы. Это, несомненно, большое преимущество СТЕЛЛАРАТОРа, по отношению к ТОКАМАКу, в котором срывы плазменного тока создают большие механические и тепловые нагрузки на первой стенке и в диверторе и, как следствие, усложняют их конструкцию.
Улучшение времени жизни плазмы за счет оптимизации плазменных параметров и магнитной конфигурации является основной экспериментальной задачей СТЕЛЛАРАТОРной программы.

СТЕЛЛАРАТОРная программа проводится довольно активно, и СТЕЛЛАРАТОРы сейчас существуют во многих странах, включая Японию, Германию и Россию.
