Новосибирская ГЭС
Новосибирская гидроэлектротехническая станция (также ОбьГЭС) расположена на реке Обь в городе Новосибирск (Россия). Станция относится к конструкциям руслового типа и является двадцатой в России ГЭС по общей выработке мощности, производя до 470 мегаватт электроэнергии (со среднегодовой выработкой около 1,7 млрд кВт*ч).
Новосибирская ГЭС играет важнейшую роль в энергетической системе города, включая водоснабжение и речной транспорт, а её нынешним владельцем является энергетическая компания ОАО "РусГидро".
Строение станции

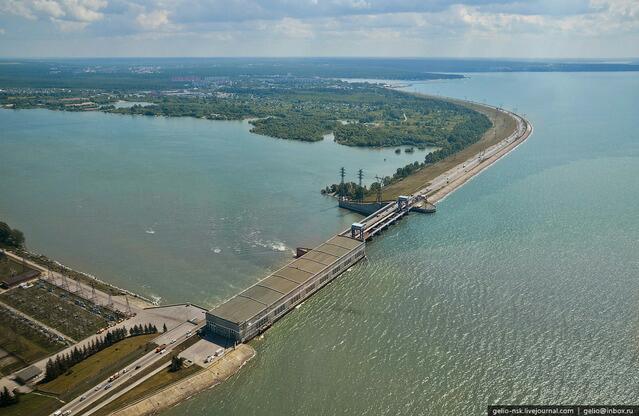

По конструкции Новосибирская ГЭС - это низконапорная русловая гидроэлектростанция. В гидроузел станции входят две земляные плотины с дамбой, бетонный водосброс, главное здание ГЭС, распределители напряжения и судоходный шлюз. Общая длина гидроузла - 4846 метров.
Плотины намыты из мелкозернистых песчаных грунтов, левобережная имеет длину 311 м, правобережная - 3044 м, а правобережная дамба - 1023 м. Откосы плотин защищаются от размывания водохранилищем плитами из железобетона.

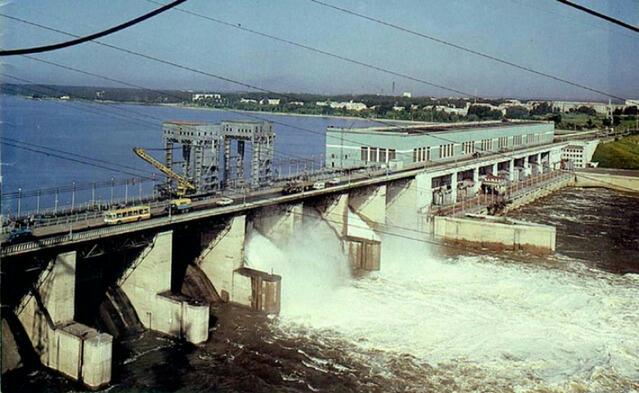

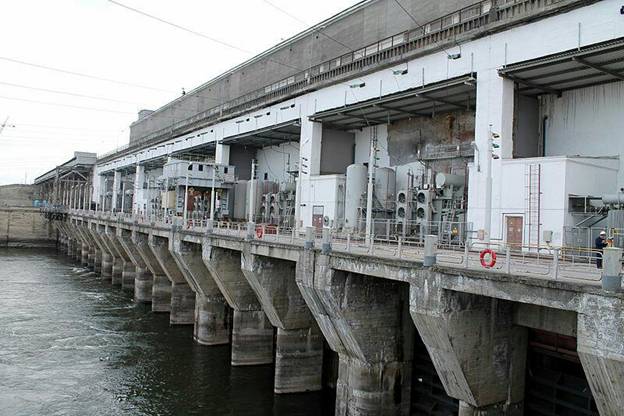

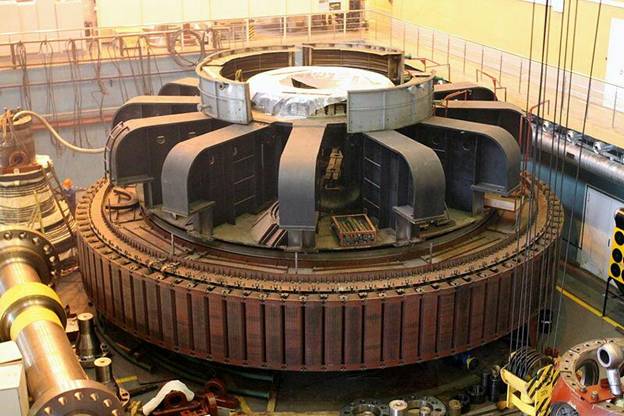

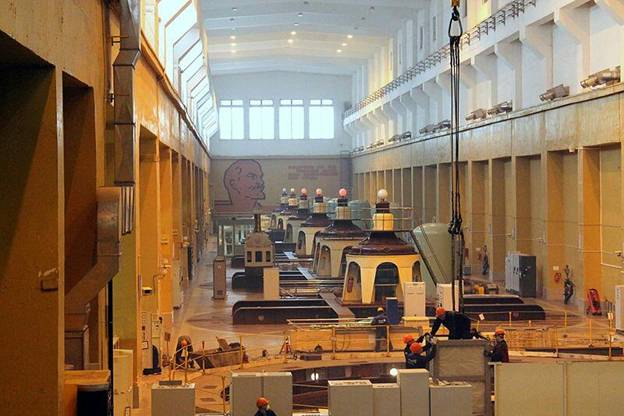

Здание ГЭС располагается на левом берегу, в него входят гидроагрегаты и водосбросы. Общая длина помещений составляет 223,6 метров, они разделяются на машинный зал и монтажную площадку, которая вмещает 7 блоков с гидроагрегатами мощностями 65-70 мегаватт каждый. Данные устройства состоят из поворотно-лопастных турбин и гидрогенераторов.
Электроэнергия, получаемая генераторами, снимается на напряжении 13,8 кВ с последующим повышением до 110 и 220 кВ с помощью силовых и автотрансформаторов, для дальнейшей её выдачи в линии электропередач.

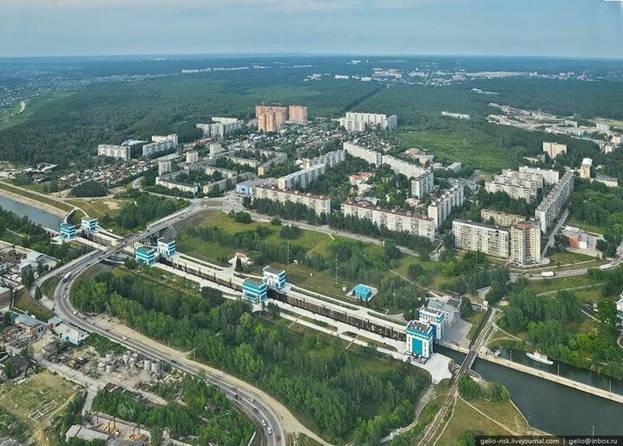

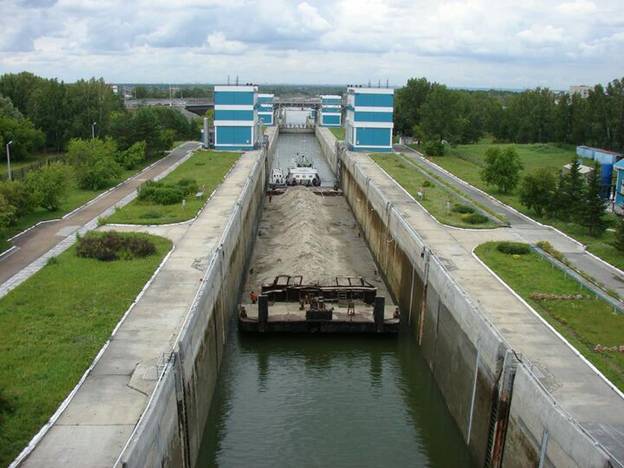

На правом берегу расположен судоходный шлюз, служащий для пропуска речных судов через гидроузел. Шлюз является трёхкамерным, одиночным.
С помощью напорных сооружений станции образовано Новосибирское водохранилище со средней площадью 1072 кв.км, полезной ёмкостью в 4,4 куб.км (8,8 куб.км - общая) и высотой 113 м над уровнем моря. Такая конструкция обеспечивает сезонную регулировку водостока.
Строительство
Первые проекты по использованию реки Обь в качестве гидроэнергетического источника были задуманы ещё в 1933-37 годах, но хода им дано так и не было. В годы Великой Отечественной войны массовая эвакуация населения в регионы Сибири, и особенно Новосибирский, повлекла промышленный рост, и как следствие, дефицит электроэнергии, в связи с чем в 1945 году было принято возобновить проектные работы по сооружению мощной электростанции на реке Обь. По указу Министерства электростанций СССР, институтом Ленгидропроект началось проектирование Новосибирской ГЭС, которая являлась бы нижней ступенью в двуступенчатой схеме использования гидропотенциала Оби.

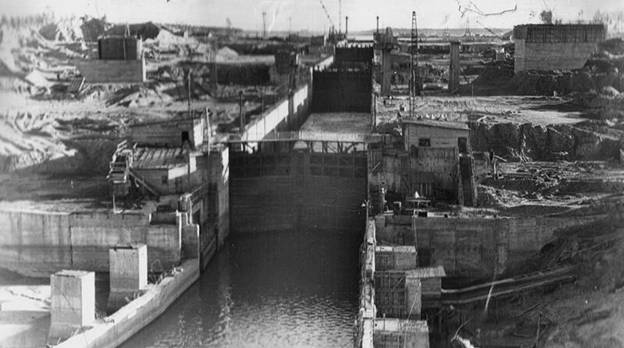

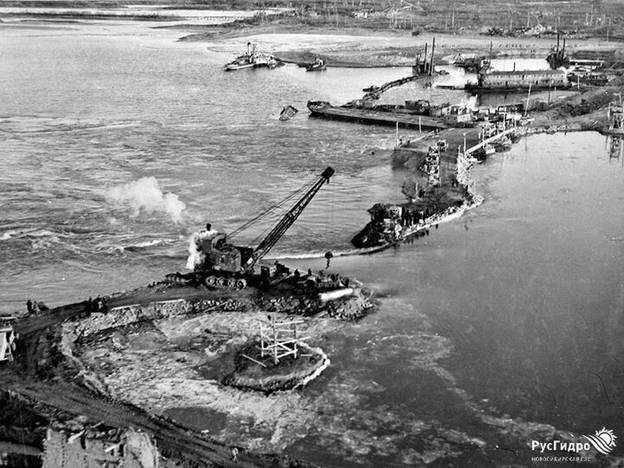

Строительство станции длилось с 1950 по 1961 годы, будучи завершённым после образования специального строительно-монтажного управления "НовосибирскГэсСтрой". Перекрытие русла реки в ходе строительства сопровождалось значительными проблемами, среди которых обрушение ряжевого и понтонного моста и снос сбрасываемого камня, вызванный массовыми дождевыми паводками.
Не без трудностей происходил и пропуск половодья в 57 году - льдинами крупных размеров была разрушена бетоновозная эстакада, в том числе погиб один монтажник, и в воде оказались 700 тонн металлических сооружений и три железнодорожные платформы. Пуск гидроагрегатов осуществлялся в период с 1957 по 1959 годы, во время достройки и тестовой эксплуатации, однако в постоянную эксплуатацию станция была введена Государственной комиссией лишь в августе 1961. Уже в 1966 году она окупила все затраты на своё строительство.
Проблемы
Зарегулированность стока воды в конце 50-х годов привела к отрезанию плотиной около 40 процентов нерестилищ для полупроходных рыб (осётра, нельмы), а также нарушению водного режима нижнего бьефа и кратковременному затоплению основной зоны воспроизводства озёрно-речных рыб весной (в то же время, в водах ГЭС сформировалась и собственная ихтиофауна с высоким ежегодным воспроизводством). Произошла и просадка дна и общего уровня воды в нижнем течении Оби на 1,7 метров. В частности, станция, как и другие ГЭС этого типа, способствовала затоплению более 90 тысяч гектаров полезных земель (включая леса и сельхоз-угодья), а также промышленных предприятий.
Экономическое значение
Станция выполняет роль регулирующего и мобильного источника электричества - управляет периодической неравномерностью нагрузки, служит в качестве вращающего резерва мощности для корректировки частоты и напряжения, аварийного резервного источника энергии. За первых 40 лет работы Новосибирская ГЭС произвела 74 млрд киловатт-часов энергии, сэкономив таким образом 24 млн тонн топлива редких и дорогостоящих кузнецких углей, что равноценно 8 тысячам железнодорожных составов.
В 1972 году модернизация оборудования послужила увеличению мощности до 455 МВт, а до 2020 года, в рамках комплексной модернизации станции, планируется увеличить общую мощность всех семи гидроагрегатов до 574 Мегаватта, а также полностью заменить устаревшее и изношенное оборудование.
