Принцип ТЭС.

Тепловая энергия на ТЭС используется для нагрева воды и получения пара (на паротурбинных электростанциях) или для получения горячих газов (на газотурбинных).
Принцип работы  несложен.
Для получения тепла органическое топливо сжигают в камере сгорания в котлоагрегатах ТЭС с выделением большого количества тепла превращающее воду, циркулирующую в трубах в пар. В качестве топлива используется уголь, торф, природный газ, мазут, горючие сланцы.
На тепловых паротурбинных электростанциях (ТПЭС) получаемый в парогенераторе (котлоагрегате) пар приводит во вращение ротор паровой турбины, соединённый с валом электрического генератора. После прохождения через турбину пар конденсируется и снова трансформируется в воду,  попадающую в паровой котел.
Паровые турбины ТЭС соединяют с электрогенераторами обычно непосредственно, без промежуточных передач, образуя турбоагрегат. Кроме того, как правило, турбоагрегат объединяют с парогенератором в единый энергоблок, из них затем компонуют мощные ТПЭС.

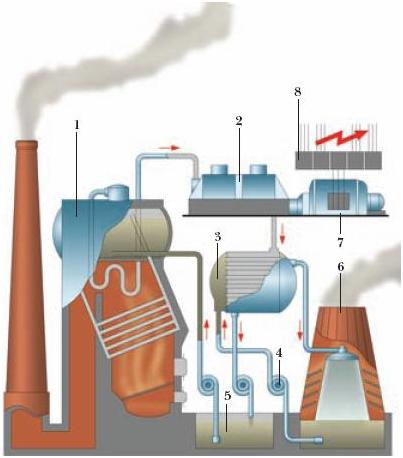

Рисунок 1. Схема конденсационной электростанции.

1 – котлоагрегат (паровой котёл);
2 – паровая турбина;
3 – конденсатор;
4 – насосы;
5 – конденсатный бак;
6 – градирня;
7 – турбогенератор;
8 – распределительное устройство
