Ветряные электростанции

Ветряная электростанция (ВЭС) - альтернативный экологичный источник энергии. ВЭС представляет собой несколько распределённых или сосредоточенных ветроэлектрических установок (ветрогенераторов или ВЭУ), соединённых в общую сеть (каскады). Крупнейшие ВЭС могут состоять из сотни и более ветрогенераторов, работающих как на собственные, так и на один общий энергоблок. Для ВЭС наиболее эффективны регионы со средней скоростью ветра более 4,5 м/с.

Россия располагает крупными ветроэнергитическими ресурсами, в сумме ветропотенциал страны оценивается приблизительно в 14000 ТВт час/год. Крупнейшая ветровая станция России - Зеленоградская ВЭУ (5,1 МВт), также отметим Анадырскую ВЭС, Заполярную и ВЭС Тюпкильды. Общая мощность работающих ВЭС России более 16,5 МВт. Кроме электрической, ветровая энергия используется в получении тепловой и механической энергий.

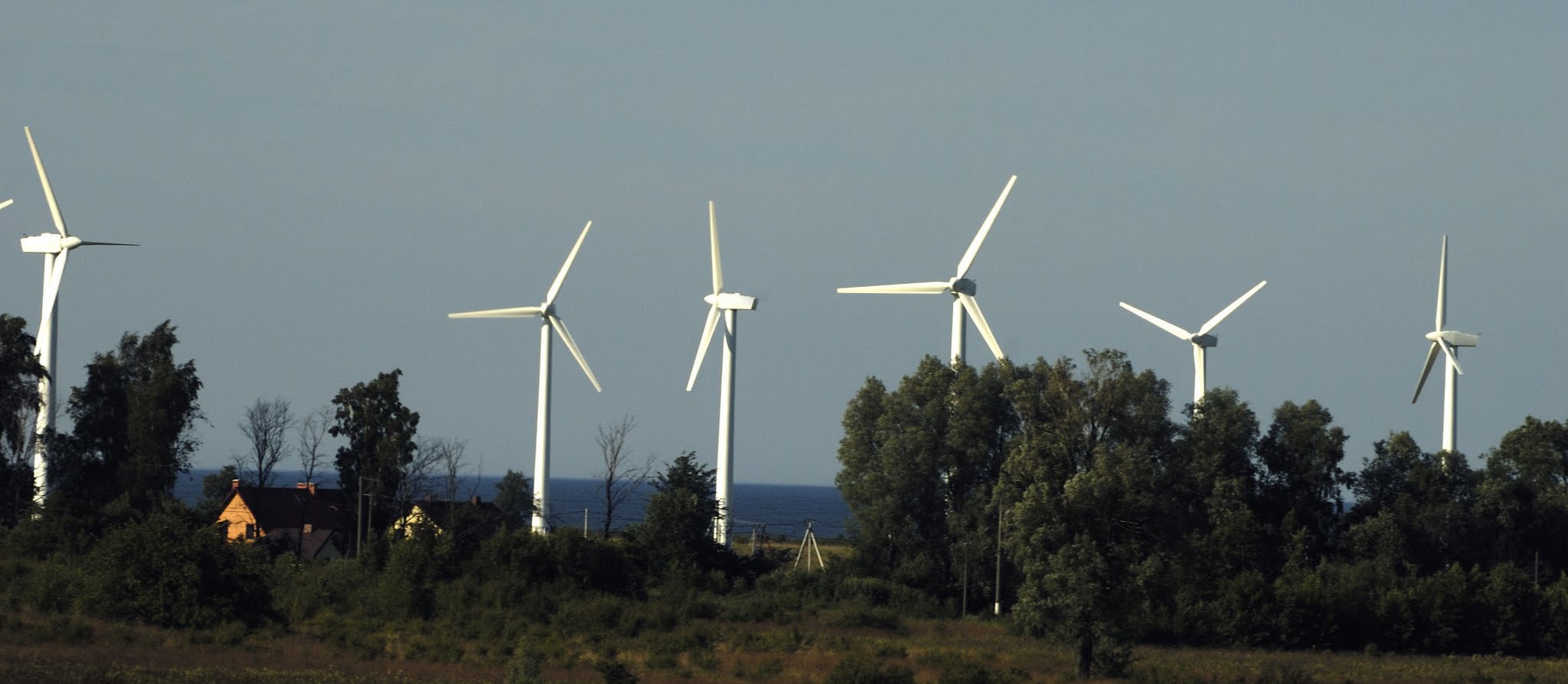

"Зеленоградская ВЭУ расположенна в районе посёлка Куликово Зеленоградского района Калининградской области.

ВЭУ преобразует кинетическую энергию воздушных потоков в механическую, которая используется для вращения ротора генератора электротока. Промышленные ВЭУ используются в построении ветряных электростанций. Их мощность может достигать 7,5 МВт, она зависит от конструкции ветряка, силы воздушного потока, плотности воздуха и площади обдуваемой поверхности. Промышленная ВЭУ обычно состоит из фундамента, силового шкафа управления, башни, лестницы, поворотного механизма, гондолы, электрогенератора, механизма слежения за параметрами ветра, тормозной системы, трансмиссии, лопастей, обтекателя, коммуникаций и системы защиты от молний. Ветротурбины бывают с вертикальной осью вращения (карусельные лопастные и т.д.) и горизонтально-осевые - кругового вращения, наиболее распространённые из-за простоты и высокого КПД.

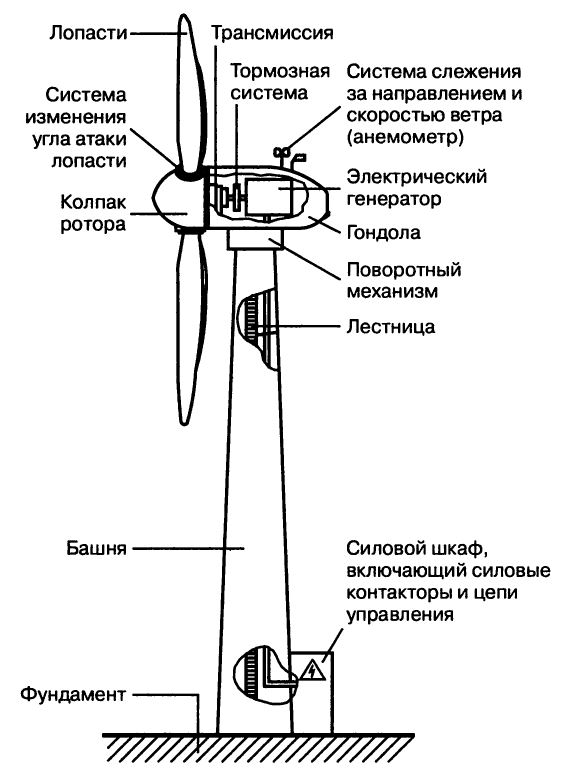

Устройство ветрогенератора

Устройство ветрогенератора включает в себя ветротурбину (раскручиваемую лопастями или ротором) и электрогенератор. Полученное с генератора электричество обычно поступает на устройство управления аккумуляторами, после чего накапливается в аккумуляторах, и с помощью инвертора, подключённого в электросеть, преобразуется в переменный ток необходимой силы, частоты и напряжения (например: 50 Гц/220 В). ВЭУ на выходе электрорегулятора имеет 24, 48 или 96 вольт постоянного тока. Батареи аккумулятора накапливают энергию для использования в безветрие. Принципиальную электросхему взаимодействия ВЭУ с устройствами можно как угодно модифицировать и улучшать.

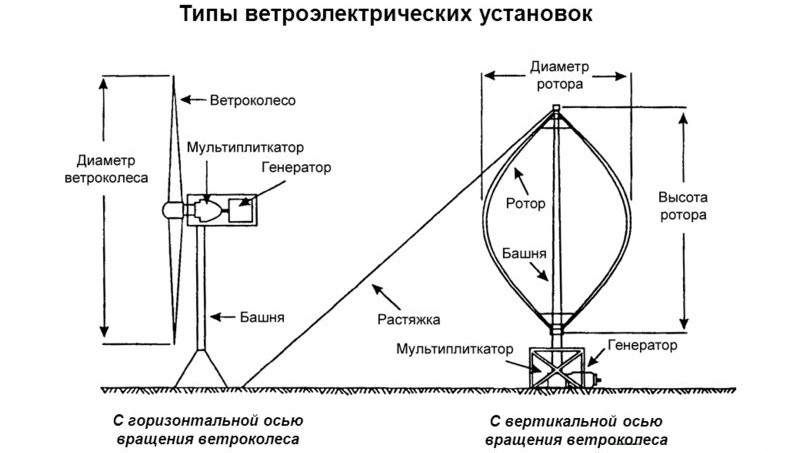

Типы ветровых электростанций.

Типы ветровых электростанций

Наземная - самый распространённый вид. Ветрогенераторы здесь размещены на возвышенностях (горы, холмы). Самой крупной ВЭС считается калифорнийская «Альта» в США с мощностью 1,5 ГВт. Ветрогенераторы на высоте более 500 м над уровнем моря – это горная разновидность наземных станций.

Шельфовая строится в море, в 10-60 км от берега. Даёт преимущество в отсутствии выделенных сухопутных территорий и высокую эффективность в силу постоянства морских ветров. В сравнении с наземной обладает большей дороговизной. Крупнейшая станция «London Array» в Великобритании производит 630 МВт электроэнергии.

Прибрежная строится в прибрежных зонах морей и океанов, что обусловлено суточными морскими бризами.

Плавающая - сравнительно новый вид. Устанавливается на плавающей платформе на некотором удалении от берега.

Парящая, где ветровые турбины размещены высоко над землёй с целью использования более сильных и стойких воздушных потоков.

Преимущества ВЭУ:

  1. Дешевизна установки и обслуживания
  2. Отсутствие потребности в большом персонале
  3. Экологичность (даже при разрушении), отсутствие выбросов в атмосферу, нарушения экосистемы и ландшафта
  4. Восполняемость источника энергии
  5. Отсутствует нужда в специальной выделенной зоны вокруг станции
  6. Высокий уровень чистой прибыли владельцам в связи с высоким отношением современной стоимости электроэнергии к минимальным затратам на получение этой энергии

Недостатки ВЭУ:

  1. Высокий входной барьер в бизнес. Строительство ветряных ферм, точные расчёты определения местности, основывающиеся на многолетних показаниях
  2. Невозможность точного прогноза количества производимой энергии в силу стихийной природы ветра
  3. Малая мощность
  4. Высокий уровень шума, который может негативно влиять на окружающую среду (однако современные технологии позволяют добиться приближения уровня шума к уровню естественной среды уже в 30 метрах от турбины)
  5. Вероятность вреда для птиц и искажения телерадиосигналов



Проекты ветряных установок будущего:

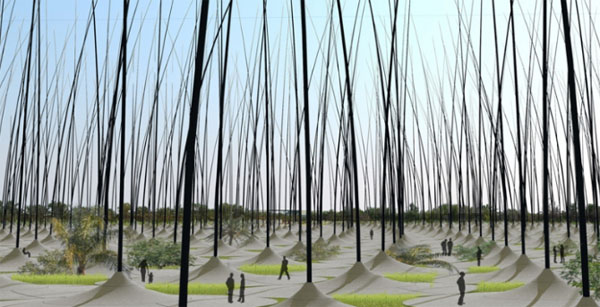

Ветростебли

         Ветростебли вместо лопастей. Установка в проекте «зелёного» города без машин Масдара близ Абу-Даби. 1203 энергоэффективных стебля высотой 55 м на расстоянии друг от друга в 10-20 м будут «расти» из земли, покачиваться от ветра и генерировать таким образом энергию путём сжатия керамических дисков электродных слоёв.

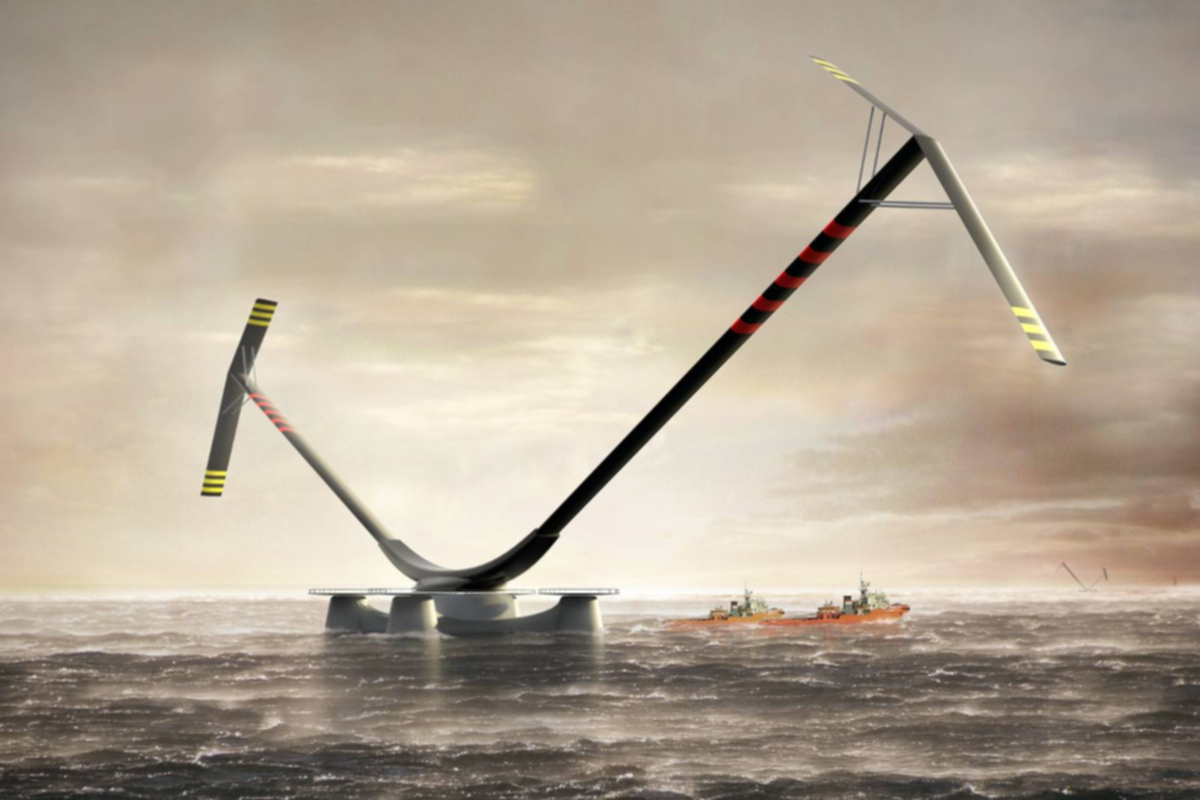

Сверхмассивный ветряк Aerogenerator X

         Сверхмассивный ветряк Aerogenerator X отличается от классических ветряков своими внушительными размерами и выработкой энергии в 3 раза больше, чем обычный ветряк (10 МВт). Размах лопастей 275 м. Конструкция используется в ширину, а не ввысь. Ветряк вращается над морской гладью как карусель.

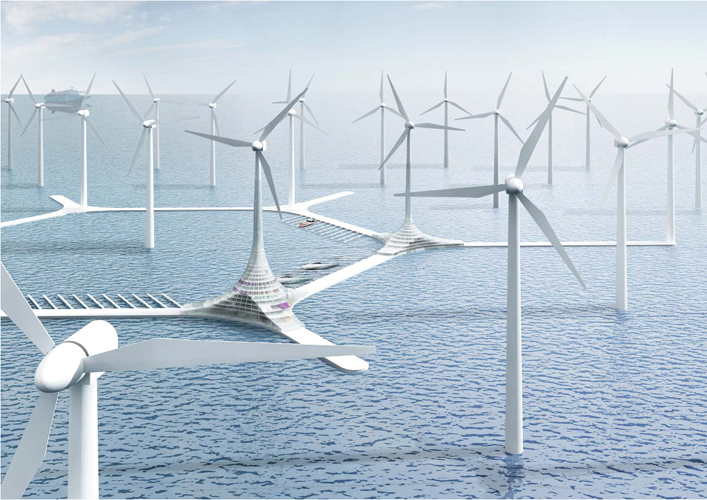

Норвежский город турбин

         Норвежский город турбин на побережье Ставангер. Так как Евросоюз поставил цель обеспечения энергией хотя бы на 20% от природных сил, то не исключено что Норвегия станет основным производителем энергии через ветер и воду. Множество связанных ветроустановок будут настоящим городом с двумя млн. рабочих мест. Этой энергии должно хватить на Норвегию и часть Европы. К 2020 г. разработчики рассчитывают обеспечивать 12% энергии от энергии во всём мире. Экологически чистые турбины сберегут более 10700 млн. тонн выбросов двуокиси углерода.
