Определение начала конца обмотки двигателя

Сначала необходимо вызвонить обмотки. После того, как определили выводные концы каждой обмотки в отдельности можно приступать к определению начала обмоток и их концов. Для этого понадобится мультьметр и батарейка от 4,5В до 9В. Очень хорошо подходит батарейка типа «Крона».

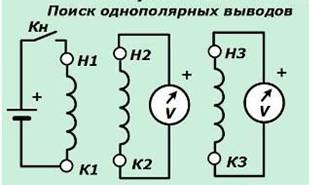

Выбираем пару концов одной любой обмотки и помечаем один биркой Н1 (начало 1 обмотки), а второй К1 (конец первой обмотки). Далее берем пору выводов любой из оставшихся обмоток. Подключаем к ним мультиметр, установленный в режим измерения постоянного напряжения.

Минус батарейки подключаем к промаркированному концу К1 первой обмотки , а выводом промаркированным Н1 кратковременно касаемся плюса батарейки и смотрим на мультиметр. Если показания прибора (цифрового или стрелочного) в момент касания конца Н1 к плюсу батарейки показывают положительное значение, то тот конец второй обмотки, который присоединен к плюсу мультиметра будет Н2 (начало 2 обмотки).

Если показания мультиметра в момент касания вывода Н1 к плюсу батарейки уходят в отрицательные значения, то тот вывод второй обмотки, который присоединен к плюсу мультиметра будет концом второй обмотки К2. Аналогично поступаем с оставшимися обмотками. Если это трехфазный двигатель – обмоток три.
