Схема подключения двухклавишного переключателя

Схема подключения двухклавишного переключателя
Двухклавишный выключатель аналогичен одноклавишному. По сути это два одноклавишных выключателя в одном корпусе. Для подключения такого выключателя будет необходим трехжильный провод, например ВВГнг 3х1,5. Буквы нг означают, что кабель не поддерживает горение, 3 — количество жил в кабеле, 1,5 — сечение каждой жилы в кабеле в мм2. Удобно использовать трехжильный кабель потому, что по одной жиле подключается фаза, а по двум другим идет подключение ламп светильника.

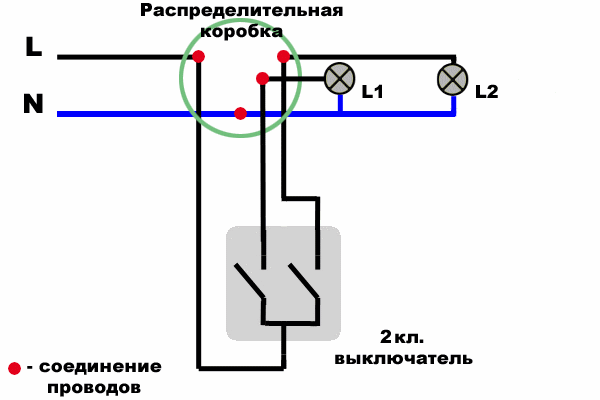

Схема подключения двухклавишного переключателя
