Схема подключения дренажной помпы edc

Дренажная помпа LIMPET это автономная система для удаления конденсата из устройств кондиционирования. Она предназначена для наружной установки, вне блока кондиционера, однако устанавливать её следует в непосредственной близости от внутреннего блока сплит системы. Пример установки приведен на рисунке 1.


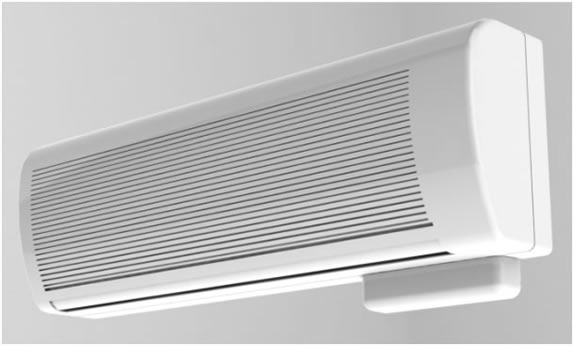

Рисунок 1. Пример установки помпы.

Подключение электрических проводов.
Подключение проводов заземления, фазного, нулевого от питающего кабеля к дренажной помпе производиться по схеме, указанной на рисунке 6. Помпа должна подключаться к цепи, в которой есть выключатель с прерыванием контактов по всем полюсам, обеспечивающий полное снятие напряжение. В цепи питания, так же должен быть установлен предохранитель величиной в 1 А.
Схема подключения дренажной помпы EDC

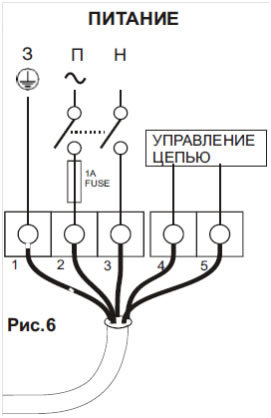

Рисунок 6. Схема подключения дренажной помпы EDC


по схеме

Цвет провода

Назначение

1

Зеленый/желтый

Земля

2

Черный

Питание

3

Белый

Нейтраль

4

Фиолетовый

Сигнальный контакт

5

Фиолетовый

Сигнальный контакт

Скачать инструкцию дренажной помпы EDC
