Схема подключения люминесцентного светильника

Схема подключения люминесцентного светильникаДля того чтобы подключить люминесцентные лампы необходимо использовать специальную пуско-регулирующую аппаратуру или ПРА. ПРА классифицируются на электронные, сокращенно ЭПРА (электронный балласт) и электромагнитные, сокращенно ЭМПРА (стартер и дроссель). Последняя пуско-регулирующая аппаратура используется чаще.

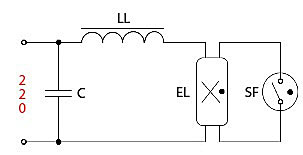

Схема подключения люминесцентного светильника

где:
LL - дроссель
С - конденсатор компенсационный
EL - лампа люминесцентная
SF – стартер

Наиболее распространенными являются светильники с двумя люминесцентными лампами, которые соединены между собой последовательно.

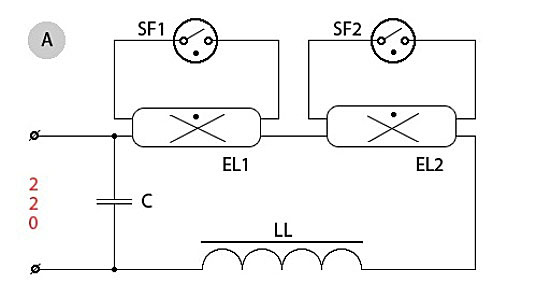

А – на данной схеме  - мощность люминесцентных ламп 20 (18) ВТ

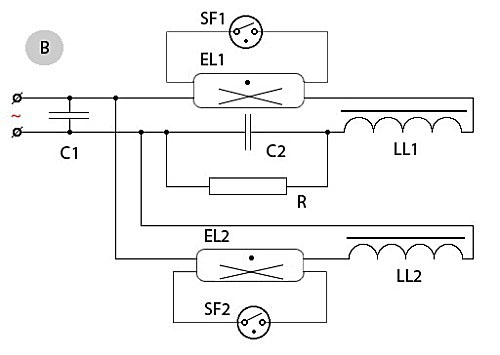

В – на данной схеме - мощность люминесцентных ламп 40 (36) ВТ



Схема подключения люминесцентного светильника

Если мощность люминесцентных ламп составляет 20 (18) ВТ, необходимо использовать дроссель, мощность которого вдвое превышает мощность каждой лампы.

Схема подключения люминесцентного светильника
