Современные реле контроля фаз - электронные многофункциональные устройства, управляющие питающим напряжением нагрузки (включение и отключение в автоматическом режиме в зависимости от состояния параметров контролируемой сети).
Функционал современных реле контроля фаз не ограничен защитным отключением при отсутствии какой либо фазы питающей сети; контролируемыми параметрами являются также очередность чередования фаз (“фазировка”), перекос фаз, увеличение или снижение питающего напряжения (с возможностью регулирования потенциометрами уставки срабатывания по минимальным и максимальным уровням напряжения).
Выходной сигнал реле контроля фаз в большинстве случаев используется как управляющий для магнитных пускателей и дистанционных расцепителей автоматических выключателей, через силовые контакты которых подается питание нагрузки, реже - в качестве сигнала звуковой или аварийной сигнализации.

Подключение. Использование в приведенной ниже схеме подключения реле контроля фаз магнитного пускателя позволяет управлять питанием нагрузки практически, любой потребляемой мощности.

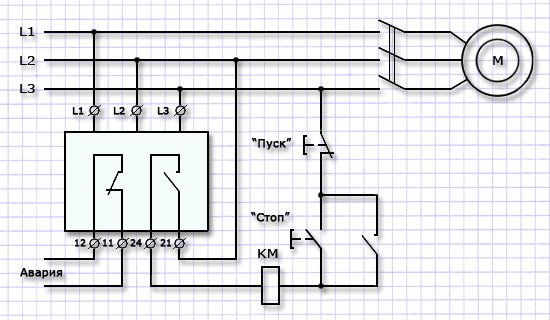

Схема подключения реле контроля фаз

Если контролируемые параметры сети (наличие всех фаз, правильная фазировка, значения напряжений) в норме, контакты 11-12 реле контроля фаз будут разомкнуты, а контакты 21-24 замкнуты в цепи питания катушки магнитного пускателя КМ, срабатывание которого при нажатии кнопки “Пуск” замкнет главными контактами питающую цепь нагрузки, подав напряжение.
В случае обрыва одной из “фаз”, питающих нагрузку, нарушения порядка их очередности, асимметрии напряжений или превышения порогов допустимых значений напряжений, реле контроля фаз сработает - разомкнет выходной контакт 21-24, что приведет к размыканию питающей цепи катушки КМ и, соответственно - разомкнутся силовые контакты пускателя, обеспечив, таким образом защитное отключение нагрузки.
Современные реле контроля фаз могут работать в режиме самовозврата после защитного отключения, т. е. поддерживать режим автоматического включения питания нагрузки (замыкание управляющего контакта 21-24), если контролируемые параметры питающей сети вернулись к допустимым значениям.
При настройке значений контролируемых параметров реле, следует учитывать характер нагрузки, особенность режима ее эксплуатации и задержку срабатывания реле (3-5 сек). Определенные модели этих многофункциональных изделий могут поддерживать возможность регулировки задержки на отключение.
