Схема подключения трехклавишного выключателя

Схема подключения трехклавишного выключателяТройной выключатель используется для спален или гостиных с многоуровневым освещением. Часто используется для работы освещения прихожей, кухни и ванной. Однако для оптимального его использования важно правильное подключение.

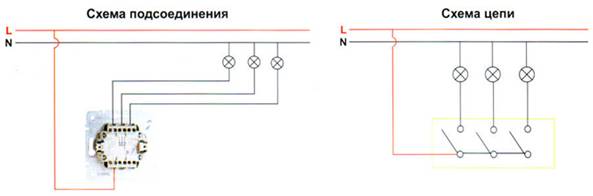

Перед вами находится схема подключения трехклавишного выключателя.
На этой схеме:
красным обозначен фазный провод;
синим – нулевой провод;
кружочек с крестиком - лампочка;
а то, что находится в середине желтого прямоугольника - выключатель.

Схема подключения трехклавишного выключателя

Из этой схемы видно, что ноль пошел напрямую до лампочки, а фаза на выключатель. Но чтобы не наоборот, это весьма важно.
Как вы уже смогли убедиться, в подключении трехклавишного выключателя нет ничего сложного.
