Схема подключения уличного освещения

Схема подключения уличного освещения

Принцип работы

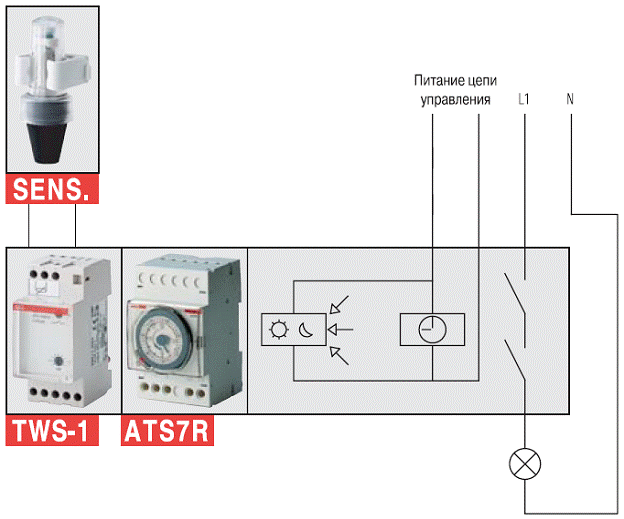

Совместное использование реле уровня освещенности TWS-1 и реле времени ATS 7/R в одной системе позволяет управлять включением освещения в зависимости от окружающего уровня освещенности по специальному графику (суточному или недельному).

Условия применения
Установка реле уровня освещенности TWS-1 и реле времени ATS 7/R удобна в случаях, когда необходимо оптимизировать потребление электроэнергии (магазины, офисы и места временного нахождения людей, парковки, скверы и т.п.)

Пример применения
Как показано на рисунках слева, одним из вариантов применения является установка реле уровня освещенности TWS-1 в сочетании с реле времени ATS 7/R в системе освещения офисов.
Включение внешнего освещения зависит от окружающего уровня освещенности по рабочим дня, а в нерабочие дни освещение отключается согласно настройке реле времени.

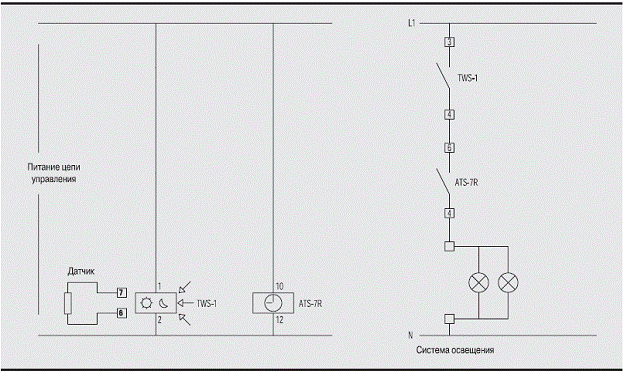

Схема подключения уличного освещения

Схема подключения уличного освещения

Возможно применение схемы без использования реле времени ATS 7/R в системе освещения. Данная схема будет иметь недостаток кратковременного включения в периоды временного снижения освещенности (грозовая туча, затмение и др.), а так де возможно отключение освещения при засветке датчика в темное время суток.

Схема подключения уличного освещенияДругой вариант схемы подключения уличного освещения основан на таймере реального времени. Как вариант – таймер реального времени Овен УТ1. В руководстве по эксплуатации описаны варианты его применения, настройка и программирование.
Основной принцип подключения уличного освещения на этом реле – привязка не к освещенности, а ко времени восхода и захода солнца.
В реле заносятся географические координаты вашего местоположения, текущие дата и время, время включения и выключения. В дальнейшем это будет происходить автоматически по заданной программе, причем время включения и отключения будет меняться в зависимости от времени восхода и захода солнца. Т. е.  таймер будет учитывать сезонность включения и отключения наружного освещения. Собственно настройка делается один раз и не требует корректировки на протяжении всего срока службы за исключением текущего времени. Достаточно производить корректировку часов 1 раз в 2-3 года.
Данная схема исключает кратковременные включения и отключения освещения в зависимости от внешних факторов. Единственно, что может вывести схему из нормального режима работы – это изменение времени восхода и захода солнца, что не предвидится в ближайшие столетия.
