Схема подключения проходного переключателя

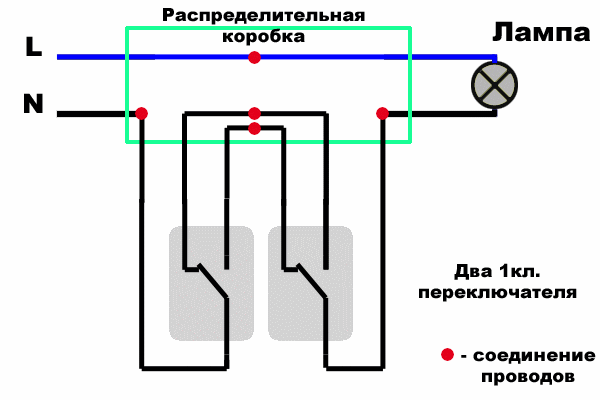

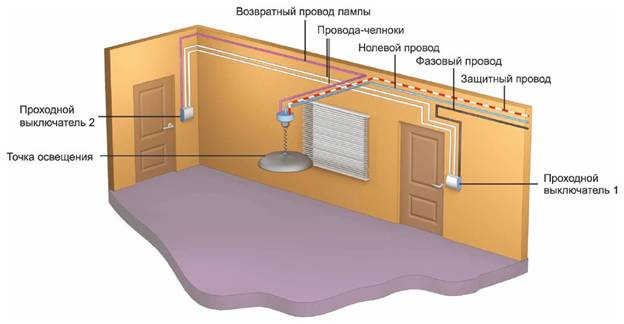

Схема подключения проходного переключателяВ случае когда планируется управлять источником света из двух разных мест, на помощь приходят переключатели. Внешний вид ничем не отличается от обычных выключателей, но с обратной стороны присутствует дополнительный(переключающий) контакт. Принцип действия переключателей становится понятен из схемы. Как видно из схемы, для подключения и распайки в распределительной коробке, нужен 3х-жильный кабель до переключателя от коробки.

Схема подключения проходного переключателя
Схема подключения проходного переключателя
Схема подключения проходного переключателя
