Схема подключения выключателя и лампы

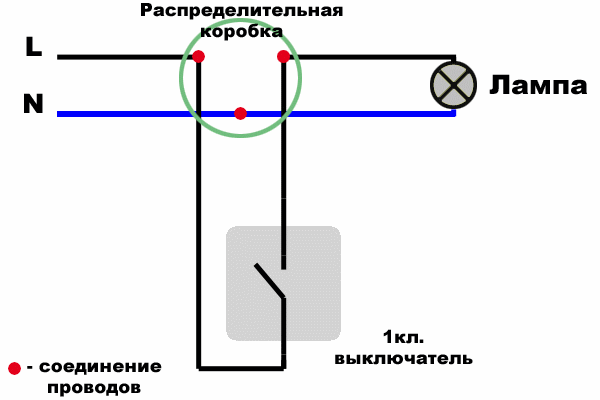

Схема подключения выключателя и лампыОдноклавишный выключатель представляет из себя довольно простое устройство, позволяющие управлять нагрузкой, такой как осветительный прибор. При замкнутой цепи лампа получает питание и включена, в выключенном состоянии цепь разомкнута и лампа не горит. Как видно из схемы, синий или нулевой провод, проходит через распределительную коробку. Красными точками показаны электрические соединения проводов. Так как соединений всего три, то имеет смысл произвести все соединения непосредственно в установочной коробке выключателя. Если возникнет необходимость получить доступ к соединениям, то достаточно будет демонтировать выключатель из коробки. Как правило, распределительные коробки скрыты в стенах и закрыты обоями. При необходимости попасть в коробку придется вскрывать коробку, что повредит внешний вид стены. Если монтаж проводки был произведен не Вами, то есть шанс просто не найти ее в стене.

Схема подключения выключателя и лампы
Схема подключения одноклавишного выключателя
