Твердотельное реле принцип работы

Твердотельные реле - это электронное устройство, которое предназначено для коммутации нагрузки. В отличие от электромагнитных реле оно позволяет замыкать и размыкать цепь с большой частотой. При таком режиме работы электромагнитное реле работать не может или его срок службы будет значительно ограничен, т. к. оно имеет определенный ресурс включения-выключения.

Элементная структура твердотельных реле различных производителей относительно неизменна. Все реле данного типа, доступные на рынке, имеют лишь незначительные отличия.

Твердотельное реле принцип работы Рисунок 1. Элементная структура твердотельного реле.

Входная цепь: обычно называется «первичная». Входная цепь твердотельного реле может состоять из обычного резистора, включенного последовательно с оптическим изолятором, или быть более сложной схемой с регулятором тока, защитой от обратной полярности, с фильтром EMC и т.д. В любом случае, обе этих схемы выполняют одинаковую функцию, которая состоит в том, чтобы принимать сигнал управления и «скомандовать» твердотельному реле коммутировать нагрузку.
Оптическая развязка: оптическая развязка в твердотельном реле обеспечивает изоляцию между входной, промежуточными и выходной (сеть переменного тока) цепями. Тип оптической развязки, используемой в реле, определяет принцип работы реле, с переходом через ноль или нет.
Триггерная цепь: данная цепь обрабатывает входной сигнал и переключает выход твердотельного реле. Пусковая цепь может быть в составе оптического изолятора.
Переключающая цепь: это - часть твердотельного реле, которая подает напряжение на нагрузку. Она обычно состоит из транзистора, кремниевого диода или симистора.
Защитная цепь: для надежной работы твердотельных реле необходимо наличие электрической защиты реле от возможных повреждений или от ошибок, связанных с неправильным использованием. Защитное устройство или устройства могут находиться внутри твердотельного реле или устанавливаться снаружи.

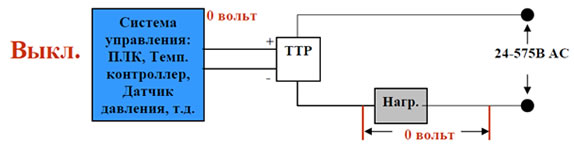

Твердотельное реле принцип работы Рисунок 2. Схема работы системы управления с твердотельным реле в выключенном состоянии.

В выключенном состоянии (0 В на входе) твердотельное реле препятствует проходу току через нагрузку.

Твердотельное реле принцип работы

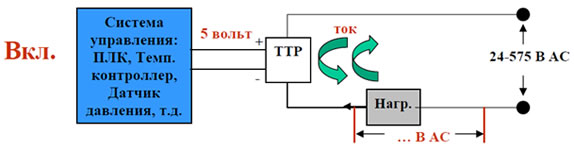

Рисунок 3. Схема работы системы управления с твердотельным реле во включенном состоянии.

Во включенном состоянии (определенное напряжение на входе), твердотельное реле позволяет току течь через нагрузку.
