Твердотельное реле схема

На приведенном ниже рисунке представлены типовые схемы твердотельных реле. Однако, если рассмотреть устройство твердотельного реле более подробно, то его схема окажется несколько сложнее.

Твердотельное реле схема

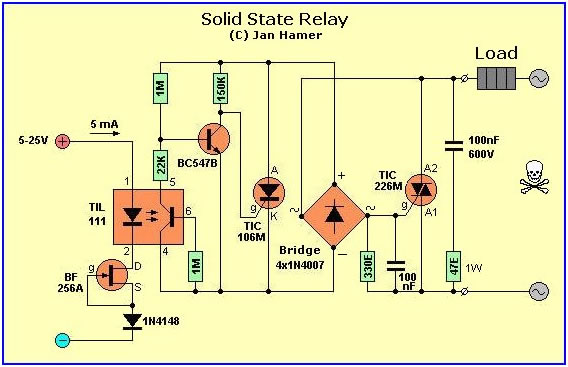

На рисунке представлена более подробная схема устройства твердотельного реле.

Твердотельное реле схема

Рассмотрим работу приведенной схемы.

Пока на входе не присутствует напряжение постоянного тока (в левой части схемы), фототранзистор TIL111 открыт. Чтобы повысить защищённость от ложных срабатываний, база TIL111 подается эмиттер через 1М резистор. На базе транзистора BC547B будет высокий потенциал и, таким образом, он остается открытым. Коллектор замыкает управляющий электрод тиристора TIC106M на минус, и он остается в закрытом положении. Через выпрямительный диодный мост ток не проходит и нагрузка отключена.

При определенном входном напряжении, обычно от 3 до 30 вольт, диод внутри TIL111 загорается и активирует фототранзистор. Происходит закрытие транзистора BC547B и отпирание тиристора. Это создает достаточно большое падение напряжения на резисторе 330 Ом для переключения симистора TIC226 во включенное положение. Падение напряжение на симисторе в тот момент всего несколько вольт, так что практически всё напряжение переменного тока течёт через нагрузку.

Симистор защищен от импульсов через 100 нФ конденсатор и 47 ом резистор. Чтобы создать возможность устойчивого переключения твердотельного реле с различными управляющими напряжениями, был добавлен полевой транзистор BF256A. Он действует как источник тока. Диод 1N4148 установлен, чтобы защитить цепь в случае неправильной полярности. Эта схема может быть использована в различных устройствах, с мощностью до 1,5 КВт.
В процессе работы тиристор сильно нагревается, поэтому его необходимо охлаждать. Для этого применяют металлические радиаторы. Соответственно чем большей мощности применяется тиристор, тем больший радиатор ему требуется.
