Твердотельное реле устройство

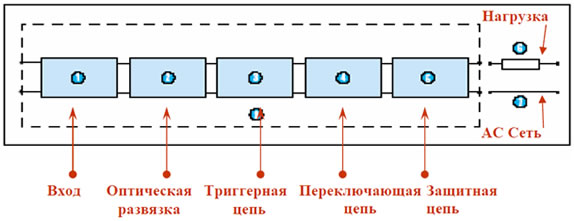

Твердотельного реле включает в себя следующие блоки:

Блок входа,
оптическая развязка,
триггерная цепь,
цепи переключателя,
цепи защиты.

Твердотельное реле устройство

Входом является первичная цепь, которая характеризуется наличием резистора на постоянном изоляторе, который имеет последовательное подключение. Основная функция цепи входа состоит в принятии сигнала и передаче команды устройству твердотельного реле, которое коммутирует нагрузку.

В качестве изоляции входной и выходной сети с переменным током используется устройство оптической развязки. От типа данного компонента, зависит вид реле и его принцип работы.

Для обработки входного сигнала и переключения выхода используется конструкция триггерной цепи. Она выступает, как отдельный элемент, а в некоторых моделях входит в состав оптической развязки.

Чтобы подать напряжение на нагрузку используется цепь переключающего типа, которая включает транзистор, кремниевый диод и симистор.

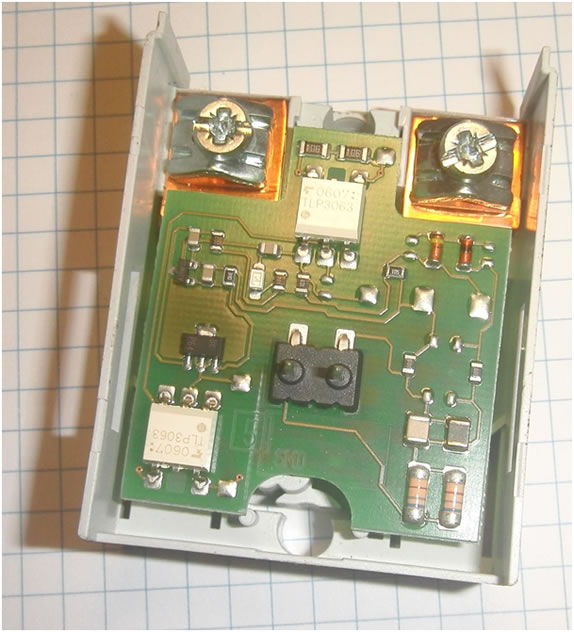

На приведенных ниже рисунках можно рассмотреть устройство твердотельных реле. На рисунке представлен внешний вид твердотельного реле siemens и его внутреннее устройство.

 Твердотельное реле

Твердотельное реле устройство

Для гальванической развязки используются 2 опторона TLP3063
Мощные полупроводниковые переходы расположены на массивном металлическом основании и залиты прозрачным компаундом. Включенное состояние реле индицируется светодиодом.

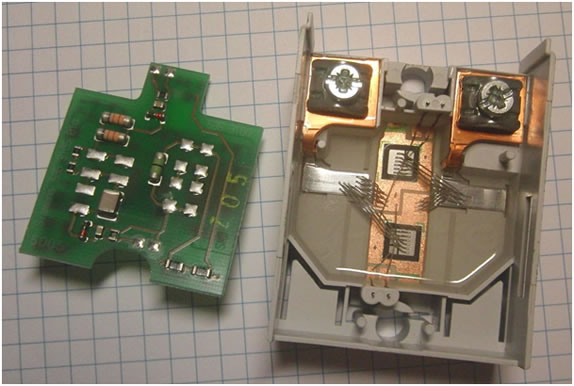

На следующем рисунке показано устройство твердотельного реле со снятой платой управления. Плата управления расположена слева на рисунке.

Твердотельное реле устройство

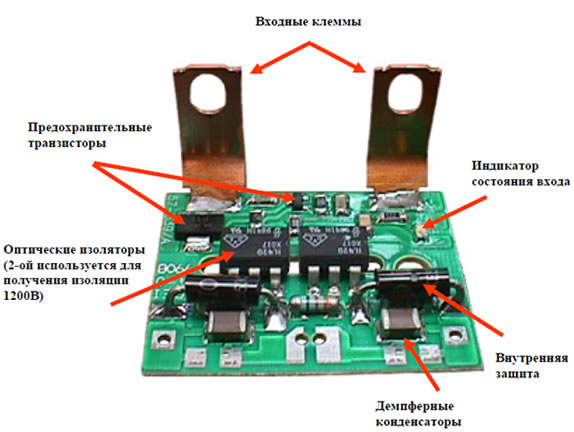

Вот еще вариант исполнения твердотельного реле от другого производителя. В этом случае вся схема выполнена на одной плате.

Твердотельное реле устройство
