Дополнительные технические характеристики УЗО.

Скачать всю статью

Номинальный дифференциальный ток короткого замыкания (IDc) - Параметр аналогичен рассмотренному выше номинальному условному току короткого замыкания (Inc) .Главным отличием является то, что сверхток протекает по одному проводнику УЗО и испытания проводятся при включении испытательного тока поочередно по отдельным полюсам УЗО.

Предельное значение неотключающего сверхтока (Inm) - Данный параметр характеризует способность УЗО не реагировать на симметричные токи короткого замыкания и перегрузки и также является важным показателем качества устройства. Неправильно считать, что это ток, при котором УЗО должно производить отключение. Нормативы определяют минимальное значение неотключающего тока, равное шестикратному значению номинального тока нагрузки, т.е. Inm = 6In. Максимальное значение неотключающего сверхтока не нормируется и может иметь значения, намного превышающие 6In.

Номинальная включающая и отключающая способность (коммутационная способность) Im -  согласно требованиям, должна быть не менее чем в 10 раз больше номинального тока или равна 500 А. Коммутационная способность зависит от уровня технического исполнения устройства - качества силовых контактов, мощности пружинного привода, материала (пластмассовых или металлических деталей) и качества механизма, наличия дугогасящей камеры и др. Этот параметр в значительной степени определяет надежность УЗО. В некоторых аварийных режимах УЗО должно осуществить отключение сверхтоков, опережая автоматический выключатель, при этом оно должно сохранить свою работоспособность. Качественные устройства имеют, как правило, гораздо более высокую коммутационную способность - 1000, 1500 А. Такие устройства надежнее, и в аварийной ситуации, например, при коротком замыкании на землю, УЗО, опережая автомат защиты, гарантированно произведут отключение электроустановки.

Номинальная включающая и отключающая способность по дифференциальному току (IDm) - Данная характеристика аналогична рассмотренной выше Im с той разницей, что предполагается протекание дифференциального сверхтока, например, при коротком замыкании на корпус электроприемника в системе TN-C-S

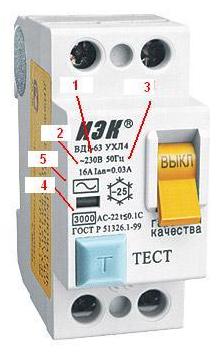

Рисунок 9. Условные обозначения на УЗО.

1. Номинальное напряжение.
2. Номинальный ток.
3. Ток утечки.
4. Номинальный условный ток короткого замыкания.
5. Тип УЗО - АС, реагирует только на переменный ток утечки.
