Применение УЗО.

Скачать всю статью

Устройство защитного отключения (УЗО) предназначено для защиты людей от поражения электрическим током при повреждении изоляции токоведущих частей электрооборудования, при случайном прикосновении к неизолированным токоведущим частям электрооборудования.
Данное устройство помогает защитить человека от поражения током и создает защиту от пожаров и возгораний, которые могут возникнуть по причине неисправной электрической проводки.

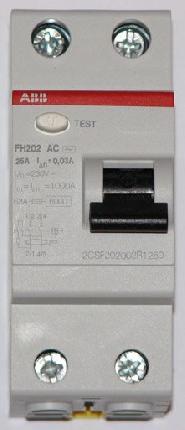

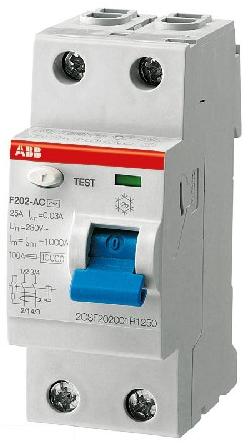

Внешний вид устройств защитного отключения УЗО показан на рисунке 1.

Рисунок 1. Устройства защитного отключения.

УЗО срабатывает (отключает питание) в случае появления тока утечки (дифференциального тока). Такой ток может возникнуть при пробое изоляции или прикосновения человека к токопроводящим линиям.

Функционально УЗО можно определить как быстродействующий защитный выключатель, реагирующий на дифференциальный ток  утечки в проводниках, проводящих электроэнергию к защищаемой электроустановке.  Когда в электрическом приборе нарушается изоляция токоведущего провода, его корпус может оказаться под напряжением. В случае прикосновения к корпусу прибора может возникнуть ток замыкания на землю, и если корпус не заземлен, то человека ударит током. Если при прикосновении человека к токоведущим частям через него начинает проходить ток, то УЗО моментально зарегистрирует утечку тока в сети и отключит питание аварийного участка электроустановки. То же самое произойдет при пробое или нагреве изоляции до критической температуры, УЗО отключит напряжение до начала возгорания электропроводки. С момента возникновения утечки тока автоматическое отключение напряжения аварийного участка электрической цепи производится за время, обычно, не превышающее  0,03-0,3с в зависимости от параметра тока утечки УЗО.
Говоря иначе, (выключатель дифференциального тока) представляет собой быстро работающий защитный выключатель, который реагирует на ток утечки (дифференциальный ток в проводах).

 УЗО  применяют для установки во вводно-распределительных устройствах (ВРУ), распределительных щитах (РЩ), групповых щитках (квартирных и на этажах), а также для защиты отдельных потребителей электроэнергии (например стиральных, посудомоечных машин и т.п.). Применение УЗО целесообразно в электроустановках всех видов и различного назначения. Используется оно вместе с автоматическими выключателями или  предохранителями, которые защищают его от перегрузок.
