Проверка УЗО.

Скачать всю статью

Для проверки исправности УЗО предусмотрена цепь тестирования и есть кнопка «ТЕСТ» работающая за счет искусственного создания  дифференциального тока утечки.  При ее нажатии имитируется ток утечки. Исправное правильно подключенное УЗО в этом случае должно моментально отключить питание. Такую проверку рекомендуется проводить один раз в месяц.

Сработало УЗО. Что делать?
Самое главное – не паниковать. УЗО для того и было установлено, чтобы рано или поздно сработать. Первым делом нужно попытаться его включить. Если УЗО включилось, значит имела места кратковременная утечка. В этом случае рекомендуется проверить изоляцию и УЗО, нажав на кнопку «ТЕСТ». Если при включении УЗО моментально срабатывает, значит либо с сети существует постоянная утечка, либо УЗО вышло из строя.

В этом случае рекомендуем выполнить следующие действия:

1. Отключаем все автоматы, находящиеся с данным УЗО в одной цепи. При этом обязательно расцепляем нулевой рабочий проводник (N). Учитывая, что утечка могла произойти с нулевого рабочего провода, необходимо отсоединить все нулевые рабочие проводники.
2. Включаем УЗО.
3. Если УЗО включилось, то нажимаем кнопку «ТЕСТ». Если УЗО сработало, значит, оно исправно.
4. Если при включении УЗО сразу отключилось, значит, оно неисправно, либо существует утечка в месте установки УЗО.
5. Если УЗО исправно, начинаем по очереди включать автоматы. При срабатывании УЗО мы узнаем, в какой цепи происходит утечка.
6. Узнав, в какой цепи утечка, выключаем все электроприборы этой сети и включаем УЗО.
7. Если УЗО включается – ищем неисправность в отключенных приборах. Если нет, то неисправность следует искать в изоляции электропроводки.
8. Выявляем неисправный прибор путем последовательного подключения до срабатывания УЗО.
9. После отключения неисправного прибора, не забудьте проверить УЗО нажатием на кнопку «ТЕСТ».

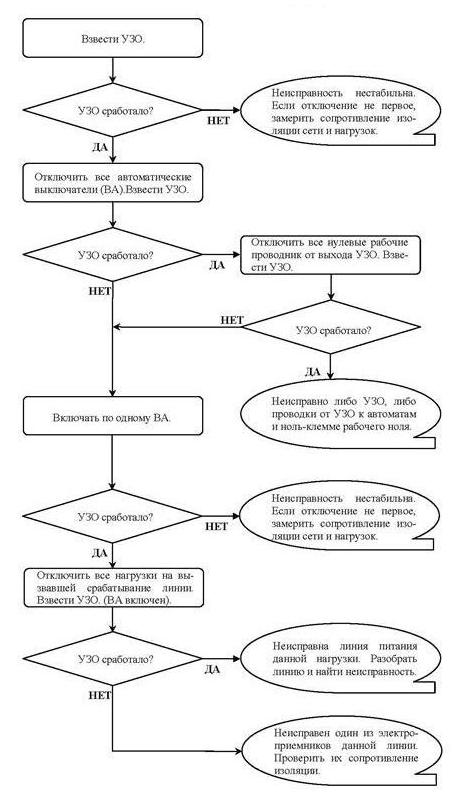

Алгоритм поиска причин срабатывания УЗО представлен на рисунке 14.

Рисунок 14. Алгоритм поиска неисправности.

Когда УЗО не поможет.
Ничто не может защитить Вас, если Вы идиот. УЗО не может различить, что именно включено в электрическую цепь - человек или электроприбор Если Вы возьметесь одной рукой за фазный провод, а другой за нейтраль, то тока утечки не будет. Если тока утечки нет, то для УЗО все в порядке. И никакие обычные, т.е. реально доступные автоматические устройства защиты не смогут отличить ситуацию от подключения дополнительной нагрузки.
