Схема подключения однофазного УЗО

УЗО – сокращенно от «Устройство защитного отключения» предназначено для отключения токов утечки.
Подключение однофазного УЗО может быть произведено в соответствии с прилагаемым изображением. Основным принципом или правилом подключения двухполюсного устройства защитного отключения для защиты однофазной сети является подключение УЗО после автоматического выключателя, который защищает как само УЗО от превышения рабочего тока, так и электросчетчик. В случае превышения током, поступающего через устройство защитного отключения на защищенную электропроводку, номинального рабочего тока УЗО, оно может выйти из строя. Для предотвращения возможности такой ситуации, устанавливаемый перед УЗО автоматический выключатель должен иметь номинальный ток отключения не выше, чем рабочий ток УЗО. При соблюдении этих двух правил (1 - подключение УЗО после автомата; 2 - Номинал автомата не должен превышать рабочий ток УЗО), в случае повышения тока до номинала автомата, автомат отключится и повышенный ток не сможет испортить УЗО.

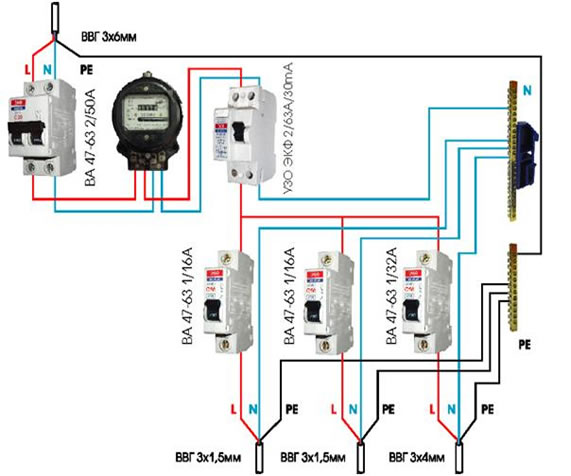

Схема подключения однофазного УЗО

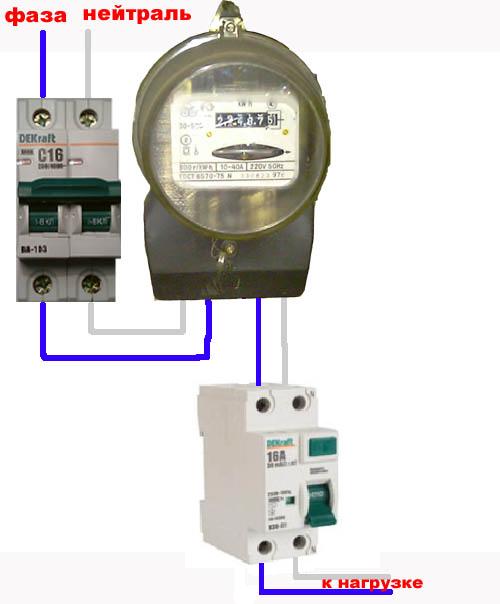

Схема подключения однофазного УЗО

При подключении однофазного УЗО важным моментом является подключение нейтрального провода. Маркировка, нанесенная на корпус УЗО показывает с помощью специального символа, к какой клемме устройства защитного отключения нужно подключать нейтральный провод проводки.
Важность подключения к нейтрали связана с возможными последствиями не правильного подключения:
- в случае применения электронного УЗО и подключения нейтрали к фазной клемме, а фазы к нейтальной клемме, УЗО может либо просто не работать, либо выйти из строя совсем, так как электронный усилитель (микросхема), являющийся компонентом электронного УЗО питается от напряжения сети. Для корректной работы микросхемы важно на какой контакт микросхемы подается напряжение, а какой контакт подключен к "земле", которой является нейтраль для микросхемы.
- Сгорание микросхемы может произойти как сразу при подключении, так и позже, например при нажатии кнопки ТЕСТ, или в другое время, без видимых причин, по причине совпадения напряжений и токов в УЗО с какими то параметрами микросхемы. Опасность такого выхода из строя заключается в том, что пользователь считает себя защищенным от токов утечки, а вышедшее из строя УЗО эту защиту уже не предоставляет.
- для любого из четырехполюсных УЗО, вне зависимости от того электронное оно или электромеханическое, подключение нейтрали к соответствующей нейтрали клемме дает возможности использовать заложенный в УЗО механизм проверки работоспособности устройства, нажатием на кнопку ТЕСТ. При подключении не к той клемме механизм проверки работать не будет и не предоставит возможности проверить работоспособность УЗО.
