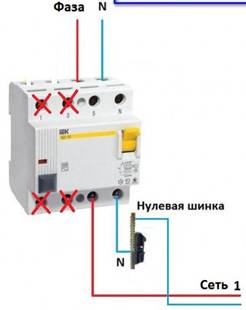

Модульное трехфазное устройство защитного отключения имеет четыре полюса. При подключении трехфазного УЗО, в зависимости от применяемой схемы подключения, могут использоваться либо все четыре полюса, указано слева, либо три полюса, как показано справа, при использовании указанной схеме подключения трехфазного УЗО для электродвигателя, либо, в некоторых специальных случаях, два полюса.
Основное применение 3-х фазного УЗО находит в защите электропроводок и оборудования запитываемого 3-фазным напряжением, вне зависимости от того, подается ли 3-х фазное питание тремя или четырьмя проводами. Оборудование, установленное после 3-х фазного УЗО может быть как 3-х фазным, так и однофазным, для чего реализуются разные схемы подключения 3-х фазного УЗО при питании от 3-х фазного источника, приведенные ниже.

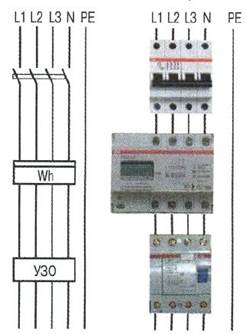

Отличие таких схем подключения трехфазного УЗО от однофазного заключается в количестве входящих и отходящих проводов. При этом, защищающий УЗО и цепь автомат используется четырехполюсный, с таким же количеством полюсов как и у 3 фазного УЗО. Нейтраль, как и у двухполюсного (1 фазного) УЗО подключается к своей, специально для этого предназначенной, клемме. Обычно клемма нейтрали распологается с того края 3 фазного УЗО, где расположен рычаг взведения.

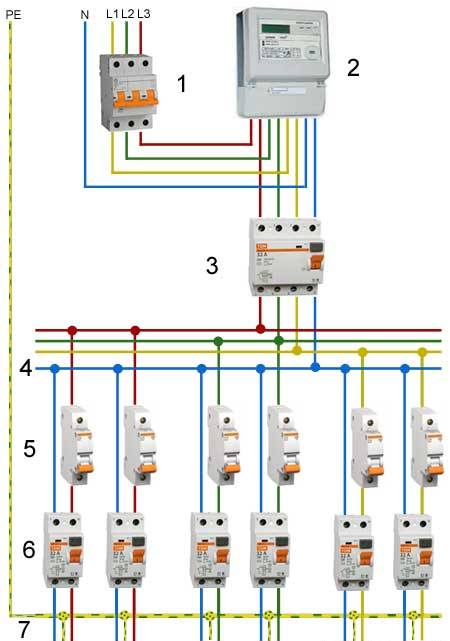

Разница в схеме подключения трехфазного УЗО от однофазного начинается на отходящих цепях. Так как трехфазное УЗО применяется обычно в сетях с большим энергопотреблением, то ток утечки 3х фазного УЗО обычно достаточно велик и может защитить только от пожара. Для защиты от поражения электротоком, на отходящих участках цепи обычно устанавливаются однофазные УЗО с меньшими, вплоть до 10мА токами утечки, позволяющие защитить человека. Но так как УЗО нуждается в защите, до него устанвливают автоматический выключатель. При этом, нейтральный провод от вышестоящего УЗО может быть выведен на колодку, откуда нейтраль берется по мере необходимости, а на фазный (один из трех) провод устанавливается автомат для защиты УЗО и поключенной (защищаемой) цепи/электропроводке.

Схема подключения трехфазного УЗО
