Схема подключения УЗО.

Скачать всю статью

Схема подключения устройства защитного отключения подбирается индивидуально для каждой электрической сети. Однако можно выделить несколько основных моментов, которые рекомендуется учесть при подключении УЗО.
Специалисты рекомендуют подключать устройство защитного отключения таким образом, чтобы оно находилось как можно ближе к вводу электропитания. Лучшим местом установки считается место сразу за счетчиком электрической энергии. Такое подключение обеспечит полную защиту электрической сети от различных возможных утечек на землю.
УЗО рекомендуется подключать в паре с автоматическим выключателем (или на линию ставится одно УЗО и несколько автоматов). Номинальный ток УЗО должен быть меньше номинального тока автоматического выключателя, подключенного с ним в паре. Это просто объяснить. Если номинальный ток УЗО и автомата равны (например, 40А), то при протекании тока 45-50А, автомат сработает в течение часа. Все это время УЗО будет работать под нагрузкой, на которую оно не рассчитано. Это может привести к неисправности УЗО.
Выделяют несколько возможных способов подключения устройств защитного отключения. Фактически, точная схема подключения УЗО определяется уже непосредственно при работе с электрической сетью, когда можно определить все особенности данной сети, мощность входящих в нее электрических устройств и так далее. Однако все способы подключения можно разделить на два вида:

1. Устанавливается одно устройство защитного отключения на всю электрическую сеть. В таком случае следует устанавливать такие УЗО, ток утечки у которых не превышает 30 мА. Правда, такой способ подключения не выгоден тем, что при срабатывании устройства будет отключаться все электрическое питание во всей сети. Кроме того, при таком типе монтажа бывает очень сложно определить, на каком именно участке электрической сети произошла поломка. Схема подключения УЗО на примере квартирного щита показана на рисунке 10.

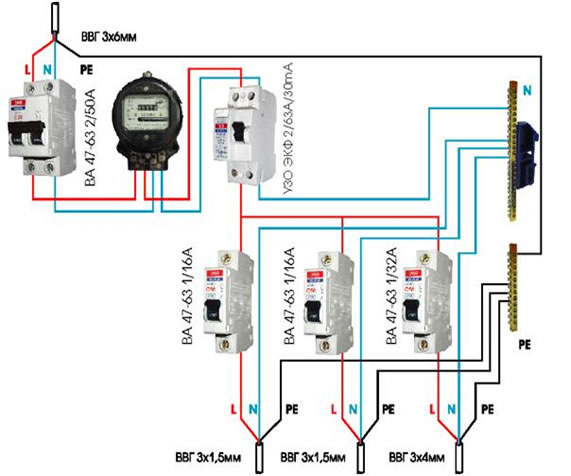

Рисунок 10. Схема подключения УЗО квартирного щита.

2. Устройства защитного отключения устанавливаются отдельно на каждую линию. То есть, при срабатывании такого устройства электрический ток будет отключен только на поврежденной части электрической сети, что позволит остальной части электросети работать в нормальном режиме. Однако такой способ также имеет свои недостатки. Он гораздо более затратный и требует наличие свободного места в электрическом щитке. Пример такого подключения показан на рисунке 11.

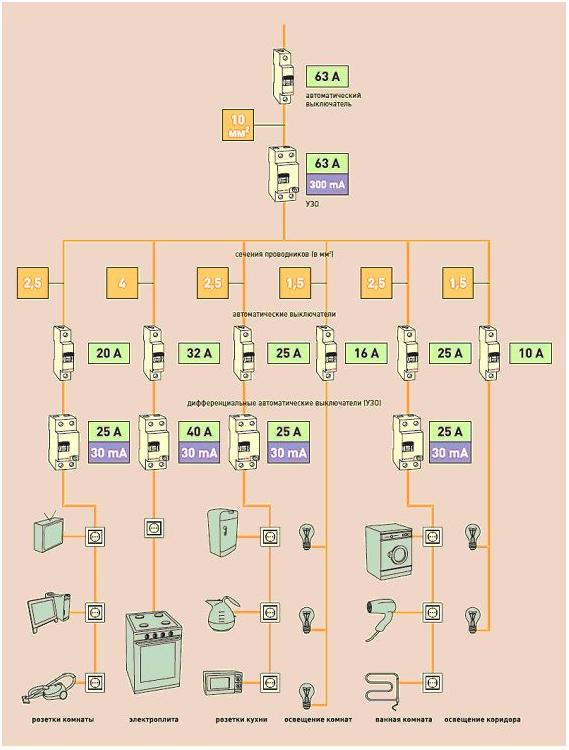

Рисунок 11. Схема подключения с установкой УЗО на отдельные линии.

В настоящее время в России используются электроустановки со старой системой заземления TN-C, так и новые, с системами заземления TN-C-S и TN-S. При монтаже УЗО необходимо разделить нулевой рабочий проводник (N) и нулевой защитный проводник (PE) в зоне защиты УЗО. В сети с напряжением 220В  устанавливаются двухполюсные УЗО с двумя защищенными полюсами на фазный и нулевой рабочий проводник. Для трехфазных сетей с напряжением 380В применяются четырехполюсные УЗО с четырьмя защищенными полюсами. Схема установки должна быть нарисована на УЗО.
