Устройство УЗО.

Скачать всю статью

УЗО по конструкции бывают электромеханические (независимые от напряжения питания) и электронные (зависимые от напряжения питания).

Для электронного УЗО необходимо дополнительное напряжение для электронного усилителя. Если на линии до УЗО пропал рабочий ноль, а фаза нет, и человек взялся рукой за незаземлённый корпус нагрузки или за фазу, то электронное УЗО не отключится.

Электромеханическое УЗО в таком случае сработает. Электронные УЗО стоят значительно дешевле, но для обеспечения электробезопасности электромеханические предпочтительнее.

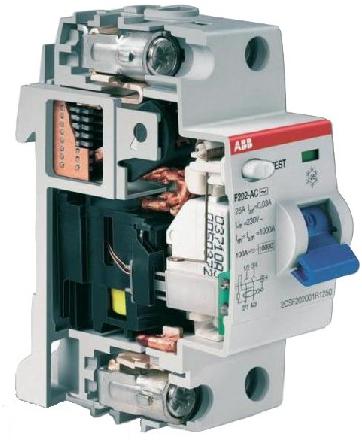

Рисунок 8. Внутреннее устройство электромеханического УЗО.
