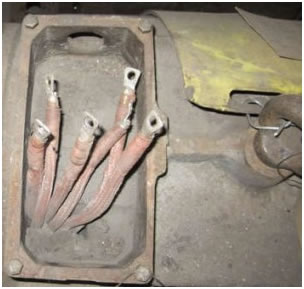

В жизни часто встречается ситуация, когда требуется подключить асинхронный электродвигатель, а в клеммной коробке торчит шесть проводов и куда подключать неизвестно. Еще хуже если они все одного цвета и без маркировки, как на рисунке ниже.

Начало конец обмотки

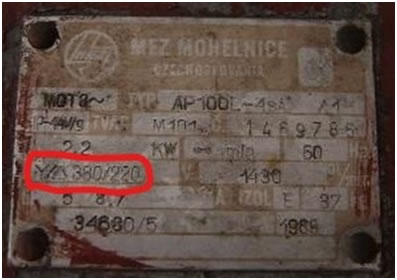

Страшного здесь ничего нет. Шесть проводов - это начала и концы трех обмоток трехфазного электродвигателя. Чтобы запустить такой двигатель необходимо их правильно соединить. Обмотки электродвигателя могут быть соединены по схеме звезда или треугольник. По какой схеме соединять нужно посмотреть на паспортной табличке электродвигателя. Пример её ниже.

Начало конец обмотки

На ней указывается рабочее напряжение и схема соединения. От схемы соединения обмоток зависит рабочее напряжение двигателя. Например на табличке указано напряжение 220/380 В, схема соединения ^/Y. Это значит, что если соединить обмотки электродвигателя по схеме треугольник - то его можно включать на напряжение 220 В, а если собрать их звездой - на 380. В большинстве случаев обмотки соединяются по схеме звезда, но не так уж и редко треугольником.

Концы обмоток должны иметь маркировку. По ГОСТу обмотки асинхронного мотора имеют последующие обозначения:

I фаза — С1 (начало), С4 (конец),

II фаза — С2 (начало), С5 (конец),

III фаза — С3 (начало), С6 (конец).

При соединении обмоток звездой в общей точке должны быть одноименные концы (или все начала обмоток или все концы).

При соединении треугольником конец предшествующей обмотки соединяется с началом следующей.

При неправильном соединении двигатель гудит, не развивает мощность, греется и в конце концов выходит из строя очень быстро.

Приступим. При помощи омметра или мультиметра вызваниваем первую обмотку. Для этого нам нужно её прозвонить. Переключатель тестера или мультиметра выставляем на измерение омического сопротивления. Один щуп сажаем на любой из шести концов торчащих из двигателя, а вторым поочередно касаемся оставшихся. Как только попадаем на проводник принадлежащей одной обмотке, показания мультиметра покажут нам значение отличное от нуля. Следовательно это будут концы одной обмотки. Маркируем их соответственно I обмотка С1 (начало)-С4 (конец), II обмотка С2 (начало)-С5 (конец), III обмотка С3 (начало)-С6 (конец). Часто встречаются обозначения (U1и U2) для первой, (V1 и V2) – второй и (W1  и W2) для третьей обмотки.

Далее приступаем к поиску одноименных концов методом трансформации.

Для этого на одну из обмоток подключаем контрольную лампу или мультиметр в режиме измерения переменного напряжения. Две другие обмотки соединяем последовательно и включаем в сеть на фазное напряжение.

Начало конец обмотки

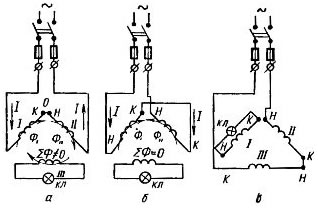

Рисунок 3. Определение начал и концов обмоток.

Если эти две обмотки оказались включенными так, что и точке О условный «конец» одной фазы соединен с условным «началом» другой (рис. 3, а), то магнитный поток ∑Ф пересекает третью обмотку и индуктирует в ней ЭДС.

Контрольная лампа загорится, а мультиметр зафиксирует наличие напряжения. Если накал незаметен, то следует применить в качестве индикатора вольтметр со шкалой до 30 — 60 В.

Если в точке О повстречаются одноименные, к примеру, условные «концы» обмоток (рис. 3, б), то магнитные потоки обмоток будут ориентированы обратно друг другу. Суммарный поток будет близок к нулю, и лампа не даст накала (вольтметр покажет О). В этом случае выводы, принадлежащие какой-нибудь из фаз, следует поменять местами и включить опять.

Если накал у лампы есть (либо вольтметр указывает некое напряжение), то концы следует пометить. На одни из выводов, которые повстречались в общей точке О, надевают бирку с пометкой С1(U1) (начало I фазы), а на другой вывод — С5(V2) (либо С6(W2)). Бирки надевают на выводы, находящиеся в общих узлах.

Для определения согласованных выводов третьей обмотки собирают схему, представленную на рисунке 3, в. Лампу включают в одну из обмоток с уже обозначенными выводами.

Начала и концы обмоток определены. Осталось собрать их в звезду или треугольник.
