Теорема об активном двухполюснике

1.4. Пассивный и активный двухполюсники. Теорема об активном двухполюснике
    Двухполюсником называется часть электрической цепи любой сложности и произвольной конфигурации, выделенная относительно двух зажимов (двух полюсов).

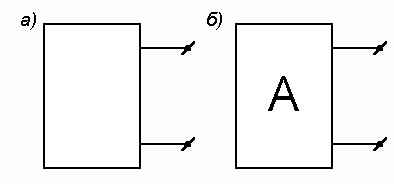

    Двухполюсник, не содержащий источников энергии или содержащий скомпенсированные источники (суммарное действие которых равно нулю), называется пассивным. Если в схеме двухполюсника имеются нескомпенсированные источники, он называется активным. На схеме двухполюсник обозначают прямоугольником с двумя выводами (рис. 1.14). Это обозначение можно условно рассматривать как коробку, внутри которой находится электрическая цепь.
Рис. 1.14. Пассивный (а) и активный (б) двухполюсники

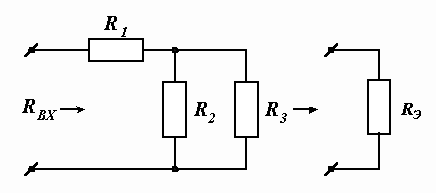

    Пассивный двухполюсник является потребителем энергии и может быть заменен эквивалентным сопротивлением, величина которого равна входному сопротивлению двухполюсника (см., например, рис. 1.15).
Image4805.
Рис. 1.15. Замена пассивного двухполюсника сопротивлением

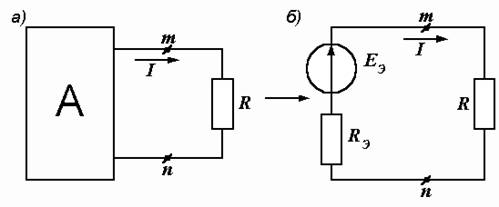

    Активный двухполюсник ведет себя как генератор. Находящиеся внутри него нескомпенсированные источники отдают энергию во внешнюю цепь (рис. 1.16, а). Можно попытаться подобрать источник энергии с ЭДС ЕЭ и внутренним сопротивлением , который будет эквивалентен двухполюснику, то есть будет создавать во внешней цепи тот же самый ток (рис. 1.16, б).

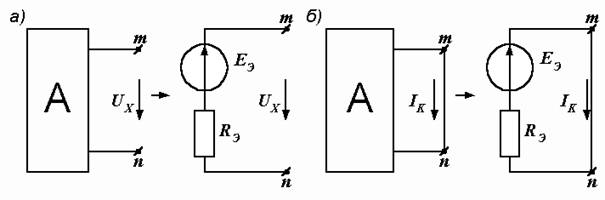

    Полученный генератор должен быть эквивалентен двухполюснику в любом режиме, в том числе и в режимах холостого хода и короткого замыкания. Источники энергии, входящие в состав активного двухполюсника, в режиме холостого хода создают на его зажимах напряжение (рис. 1.17, а), а при коротком замыкании вызывают ток IK (рис. 1.17, б).
Рис. 1.16. Замена активного двухполюсника эквивалентным генератором

    Из схем, приведенных на рис. 1.17, следует:
Image4808Image4809откуда Image4810
Рис. 1.17. Холостой ход (а) и короткое замыкание (б) активного двухполюсника

    Итак, любой активный двухполюсник может быть заменен эквивалентным генератором, ЭДС которого ЕЭ равна напряжению холостого хода двухполюсника, а внутреннее сопротивление напряжению холостого хода, деленному на ток короткого замыкания.
    Это утверждение и есть теорема об активном двухполюснике (эквивалентном генераторе).

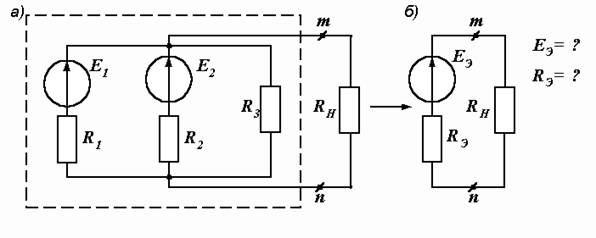

    Пример 1.4. Заменить активный двухполюсник, выделенный пунктиром на рис. 1.18, а, эквивалентным генератором (рис. 1.18, б). Численные значения параметров цепи составляют: Е1 = 200 В, Е2 = 100 В, R1 = 50 Ом, R2 = 20 Ом, R3 = 20 Ом.
Рис. 1.18. Замена активного двухполюсника эквивалентным генератором
    Р е ш е н и е. Напряжение холостого хода, определяющее величину ЭДС эквивалентного генератора, можно найти по схеме на рис. 1.19, а любым известным способом.
Рис. 1.19. Режимы холостого хода (а) и короткого замыкания (б)

    Воспользуемся, например, методом контурных токов. Принимая в качестве контурных токи I1Х для левого контура и I3Х для правого, записываем контурные уравнения, из которых определяем контурные токи:
Image4814    Image4815       Image4816
    Напряжение холостого хода – это напряжение между точками m и n. Оно равно падению напряжения на сопротивлении R3:
Image481775 В.
    Таким образом, ЭДС эквивалентного генератора ЕЭ = 75 В.
    Применим теперь метод узловых потенциалов.
    Принимая потенциал узла n равным нулю (ф n = 0), для узла m запишем узловое уравнение:
Image4818                                     (1.12)
где Image48190,02 См; Image48200,05 См; Image48210,05 См.
    Из уравнения (1.12) имеем:
Image482275 В.
    Получили тот же самый результат.
    Приступаем к расчету режима короткого замыкания. Ток IK в схеме на рис. 1.19, б найдем методом наложения. При действии только первой ЭДС ее ток проходит по первой ветви и, минуя вторую и третью ветви, замыкается по проводнику, закорачивающему зажимы двухполюсника:
Image48234 А.
    Аналогично находим ток, вызываемый второй ЭДС:Image48245 А.
    Ток в третьей ветви равен нулю, так как она закорочена. Поэтому
IK = I1K + I2K= 9 A.
    В соответствии с теоремой об эквивалентном генераторе
Image48258,33 Ом.
