Мощность в цепи синусоидального тока

2.18. Энергия и мощность в цепи синусоидального тока
    Пусть на некотором участке цепи, напряжение на зажимах которого равно u, током i за время dt переносится электрический заряд dq = idt. Затрачиваемая источником энергия равна при этом dw = udq = uidt, а развиваемая мощность
p = dw/dt = ui. Эта величина называется мгновенной мощностью и определяет скорость и направление движения энергии на рассматриваемом участке. Если энергия поступает в цепь и накапливается в ней, функция w(t) возрастает, и мгновенная мощность положительна как производная возрастающей функции. Напряжение u и ток i в эти моменты времени имеют одинаковые знаки. Процесс накопления энергии в цепи наблюдается, например, при заряде конденсатора. В те моменты времени, когда u и i имеют разные знаки, мгновенная мощность отрицательна, функция w(t), определяющая энергию, поступающую в цепь, убывает, так как только убывающая функция имеет отрицательную производную. Убыль энергии в электрической цепи означает возврат ее источнику. Такая ситуация возникает при разряде конденсатора.
    Энергия, поступающая в цепь, может не возвращаться к источнику, а необратимо преобразовываться в тепло или механическую работу. Количество этой энергии определяется законом Джоуля–Ленца и за время, равное периоду синусоидального тока, равно
Image5314.
    Эта величина, отнесенная ко времени Т, определяет среднее значение мгновенной мощности за период и называется активной мощностью
Image5315.                                           (2.35)
    Физически активная мощность представляет собой энергию, выделяющуюся в виде тепла или механической работы в единицу времени.
    Пусть ток и напряжение на входе произвольного пассивного двухполюсника описываются выражениями
Image5316, Image5317.                                           (2.36)
    Подставляя их в (2.35) и интегрируя, получаем
Image5318.
    Используя соотношения между сторонами в треугольниках напряжений и токов, сопротивлений и проводимостей, можно написать цепочку формул для вычисления активной мощности:
Image5319.
    Рассмотрим теперь энергетические процессы, происходящие в отдельно взятых элементах.
    В активном сопротивлении напряжение и ток совпадают по фазе (ф = 0); в любой момент времени их знаки одинаковы, мгновенная мощность положительна, т.е. в него постоянно поступает энергия электрического тока, преобразуясь в тепловую или механическую. Активная мощность равна:
P = UI = I2R = U2G.
    В реактивных элементах угол сдвига фаз по величине равен 90° . В индуктивности, при отстающем токе, он положителен, в емкости, при опережающем токе, – отрицателен. Подставляя ф = +- 90° в выражение напряжения на входе цепи (2.36), получим u = Um sin (омега.bmp t +- 90° ) =+- Um cos омега.bmp t. При таком напряжении мгновенная мощность колеблется с двойной частотой, изменяясь по синусоидальному закону
р = +-U I sin 2омега.bmpt,
т.е. дважды за полпериода меняет знак. Подстановка этого выражения в (2.35) приводит к результату: P = 0. Равенство нулю активной мощности означает, что в реактивных элементах не происходит необратимого преобразования электромагнитной энергии в тепловую и механическую.
    Можно показать, что в индуктивности в течение первой четверти периода, при возрастании тока от нуля до Im, в магнитном поле индуктивности накапливается энергия Image5320. В течение следующей четверти периода, когда ток уменьшается до нуля, эта энергия из магнитного поля возвращается во внешнюю цепь.
    В емкости – аналогично: в течение одной четверти периода, когда напряжение на обкладках конденсатора возрастает от нуля до Um, конденсатор заряжается, в его электрическом поле накапливается энергия: Image5321. В следующую четверть периода конденсатор разряжается, его напряжение уменьшается до нуля, и накопленная в электрическом поле энергия возвращается в цепь. Энергию, которой электрическое поле конденсатора и магнитное поле катушки обмениваются с цепью, будем называть энергией обмена.
    Для энергии магнитного поля WM и электрического поля можно записать следующие формулы:
Image5322,
Image5323.
    Величины Image5324и Image5325имеющие размерность мощности, называются соответственно реактивной мощностью индуктивности и реактивной мощностью емкости. К работе, совершаемой переменным током, они отношения не имеют, а являются величинами, пропорциональными энергии магнитного и электрического полей: Image5326, Image5327.
    В цепи, содержащей одновременно и индуктивность и емкость, колебания энергии происходят таким образом, что в те моменты времени, когда магнитное поле индуктивности накапливает энергию, электрическое поле емкости энергию отдает, и наоборот. Т.е., когда энергия магнитного поля положительна, энергия электрического поля отрицательна. Суммарная энергия электрического и магнитного полей за четверть периода равна
Image5328,
где Image5329.gif (891 bytes)– реактивная мощность цепи, она пропорциональна суммарной энергии электрического и магнитного полей и может быть определена через реактивные сопротивления:
    При резонансе, когда Image5331, равны реактивные мощности Image5332и Image5333и энергии Image5334и Image5335, накапливаемые в магнитном и электрическом полях. В этом случае обмен энергией между индуктивностью и емкостью происходит без участия источника.
    Для вычисления реактивной мощности можно написать цепочку формул, аналогичную (2.36):
Image5336.
    При анализе электрических цепей часто используется треугольник мощностей, который можно получить, умножив стороны треугольника сопротивлений на квадрат тока (рис. 2.47). Для него справедливы следующие соотношения:
Image5337,               Image5338,                Image5339.
    Буквой Image5340, стоящей рядом с гипотенузой треугольника, обозначается полная мощность. Ее можно вычислить по одной из следующих формул:

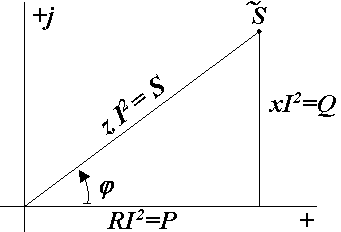

Рис. 2.47. Треугольник мощностей

    Полная мощность определяется той электрической энергией, которая вырабатывается генератором и отдается в цепь. Она характеризует габариты электрических машин и аппаратов. Величина напряжения определяет уровень изоляции – ее толщину и расстояние между токоведущими частотами, а ток – поперечное сечение проводника, условия охлаждения машины.
    При Image5342= 1 полная мощность равна наибольшему значению активной мощности, которую можно получить при заданных напряжении и токе.
    Единицы измерения мощности, имея одну и ту же размерность, называются по-разному. Единица активной мощности – ватт (Вт), реактивной – вольт-ампер реактивный (вар), полной – вольт-ампер (ВА).
    Комплексная мощность определяется произведением комплекса напряжения и сопряженного комплекса тока:
Image5343.
    Пример 2.24. Рассчитать активную, реактивную и полную мощности цепи, если напряжение и ток на ее зажимах определяются выражениями: Image5344,                 Image5345.
    Р е ш е н и е. Image5346= 100 В, Image5347= 0,5 А, Image5348= 36,9° , Image534950 ВА, Image535040 Вт, Image535130 вар.
    Или Image5352В, Image5353А,
Image5354ВА.
