Закон электромагнитной индукции

2.1. Закон электромагнитной индукции
    Пусть имеется катушка, содержащая w витков (рис. 2.1) и помещенная в переменное магнитное поле.

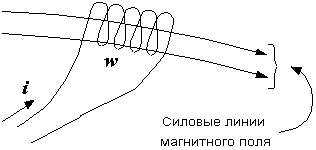

Рис. 2.1. Катушка в магнитном поле

В каждом витке такой катушки индуцируется ЭДС электромагнитной индукции. Если магнитный поток, пронизывающий k-тый виток, обозначить Фk, то ЭДС этого витка будет равна
Image4861.

    Так как все витки катушки соединены последовательно, то их суммарная ЭДС равна
Image4862,                           (2.1)
где Image4863– потокосцепление катушки, определяемое как сумма магнитных потоков всех витков: Image4864.
    Единица измерения потокосцепления такая же, как и у магнитного потока – вольт-секунда (Вс); Ее название – вебер (сокращенно Вб).
    Если все витки катушки, пронизываются одним и тем же магнитным потоком, т.е. если Ф1 = Ф2 = ... = Фk = Фw = Ф, то
Image4865и Image4866.                                                  (2.2)
