Последовательное соединение индуктивностей

3.2. Последовательное соединение индуктивно связанных элементов
    Пусть две катушки, обладающие сопротивлениями Image5403.gif (877 bytes)и Image5404, индуктивностями Image5405и Image5406и взаимной индуктивностью Image5407, соединены последовательно (рис. 3.3).

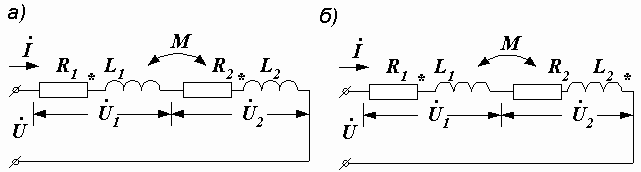

Рис. 3.3. Последовательное соединение индуктивно связанных элементов
    Возможны два вида их соединения – согласное и встречное. Если считать, что звездочками отмечены начала обмоток, то при согласном включении начало второй подключается к концу первой (рис. 3.3, а). Токи в обеих катушках направлены одинаково относительно одноименных зажимов: от начала к концу. При встречном включении катушек конец второй присоединяется к концу первой (рис. 3.3, б).
    Напряжение на каждой из катушек содержит три составляющих: падение напряжения на активном сопротивлении, напряжение самоиндукции и напряжение взаимной индукции:
Image5409                                             (3.1)
    Последние имеют одинаковые знаки при согласном включении и разные при встречном. Напряжение на входе цепи равно сумме этих двух напряжений
Image5410.                                                                          (3.2)
    Входное комплексное сопротивление цепи получим из совместного рассмотрения трех последних уравнений
Image5411,                                      (3.3)
где Image5412и Image5413– комплексные сопротивления катушек, а Image5414– комплексное сопротивление взаимной индукции:
Image5415,      Image5416,                Image5417.
    Из (3.3) вытекают формулы, определяющие общую индуктивность цепи и суммарное индуктивное сопротивление:
Image5418,                 Image5419,
причем Image5420,     Image5421,
т.е. Image5422.
    Можно определить результирующее индуктивное сопротивление каждой катушки. У первой оно равно Image5423. И здесь при согласном включении оно больше чем при встречном. Физически это объясняется тем, что в первом случае магнитный поток, охватывающий каждую катушку, больше чем во втором; например, для первой катушки Image5424, а Image5425. Вследствие этого ЭДС электромагнитной индукции, оказывающая току индуктивное сопротивление, при согласном включении больше, чем при встречном.
    На рис. 3.4 изображены векторные диаграммы, построенные по уравнениям (3.1) и (3.2).

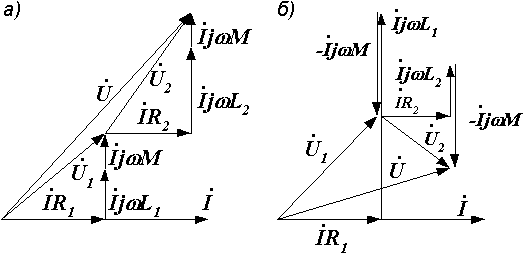

Рис. 3.4. Векторные диаграммы последовательной
цепи при согласном (а) и встречном (б) включениях

    При встречном включении возможен так называемый "емкостный" эффект, когда у одной из катушек напряжение на зажимах отстает по фазе от тока (напряжение Image5427на рис. 3.4, б). Это имеет место, когда индуктивность катушки меньше величины взаимной индуктивности. В этом случае результирующая индуктивность рассматриваемой катушки (с учетом взаимной индукции) отрицательна: Image5428. Для всей цепи такой эффект невозможен. Ее индуктивность всегда положительна, и цепь носит активно-индуктивный характер.
    Пример 3.2. В схемах рис. 3.3 производились измерения напряжения, тока и активной мощности на входе цепи. При согласном (с) и встречном (в) включениях приборы дали следующие показания: Image5429220 В, Image5430150 Вт, Image5431234,5 Вт, Image54321 А, Image54331,25 А. Чему равна взаимная индуктивность катушек, если частота питающего напряжения Image543450 Гц?
    Р е ш е н и е. Определим полные, активные и реактивные сопротивления обеих схем
Image5435Ом,    Image5436Ом,
Image5437Ом,    Image5438Ом.
При переключении катушек с согласного соединения на встречное общее активное сопротивление цепи не меняется. Оно остается равным сумме их активных сопротивлений.
Image5439161 Ом, Image544092,1 Ом.
    Так как Image5441, а Image5442, то сопротивление взаимной индукции
Image5443, а Image5444
= 0,0548 Гн = 54,8 мГн.
    Пример 3.3. Катушки, включенные по схеме рис. 3.3, б, имеют следующие параметры Image544518,5 Ом, Image544640 мГн, Image544710,3 Ом, Image544890 мГн, Image544948 мГн. Частота источника Image545050 Гц, его напряжение Image5451220 В. Определить показания вольтметра, подключенного к зажимам второй катушки.
    Р е ш е н и е. Определим сопротивления элементов и полное сопротивление цепи
Image5452314  x 0,04 = 12,6 Ом, Image5453314 x 0,09 = 28,3 Ом,
Image5454314 x 0,048 = 15,1 Ом, Image545528,8 Ом,
Image545610,7 Ом,
Image545730,7 Ом.
    Ток, протекающий по цепи: Image54587,17 А. Сопротивление второй катушки с учетом взаимной индукции Image545916,7 Ом; напряжение на ее зажимах Image5460119,7 В.
    Пример 3.4. Последовательно с двумя соединенными согласно катушками, индуктивности которых Image546190 мГн и Image546240 мГн, включен конденсатор емкостью Image546365 мкф. Частота источника Image546450 Гц. Взаимную индуктивность катушек можно менять, меняя их взаимное расположение (такие устройства, состоящие из двух взаимно перемещающихся катушек, называются вариометрами). При какой магнитной связи в цепи наступит резонанс напряжений?
    Р е ш е н и е. Из условия резонанса напряжений (2.33) находим индуктивность цепи при резонансе:
Image54650,156 Гн.
    При согласном включении катушек их общая индуктивность равна Image5466, отсюда Image5467(0,156–0,04–0,09)/2 = 0,026 Гн.
    Коэффициент магнитной связи Image5468.gif (1175 bytes)
