Определение начала и конца обмотки

3.4. Разметка зажимов индуктивно связанных катушек
    Если разметка осуществляется в процессе изготовления катушек, то одноименные зажимы можно указать, проследив направления намотки. Для двух катушек это сделать очень легко (рис. 3.7, а).

а)

б)

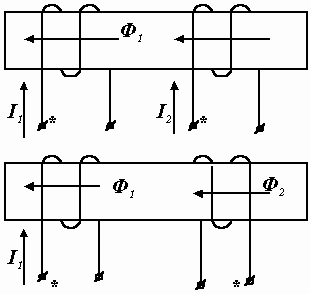

Рис. 3.7. Определение одноименных зажимов по характеру намотки катушек

    Поступаем следующим образом. Отмечаем один из зажимов первой катушки каким-либо значком, например, звездочкой. Предположим, что это – начало обмотки. Направим ток в ней от начала к концу и, пользуясь правилом правой руки, определяем направление магнитного потока: правой рукой охватываем катушку так, чтобы четыре пальца показали направление тока в ее витках, тогда отогнутый большой палец покажет направление магнитного потока. Во второй катушке ток направляем так, чтобы его магнитный поток имел то же самое направление. Зажим, от которого ток уходит в катушку, также является началом. Его тоже отмечаем звездочкой.

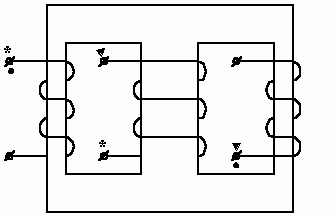

    Более сложный случай показан на рис. 3.7, б. Оказывается, здесь невозможно указать одноименные зажимы сразу для всех трех катушек. Приходится рассматривать их попарно и действовать так, как только что описано. При этом, рассматривая отдельно какую-то пару катушек, на стержень магнитопровода с третьей катушкой не обращаем внимания.
    Рекомендуем самостоятельно проверить правильность разметки зажимов, выполненной на рис. 3.7, б.
    В том случае, когда направление намотки катушек неизвестно и установить его без разрушения катушки невозможно, прибегают к помощи электроизмерительных приборов.
    Один из возможных способов заключается в следующем. Обе катушки поочередно собирают в схемы, показанные на рис. 3.8, и подключают к источнику синусоидального напряжения одной и той же величины.

а)

б)

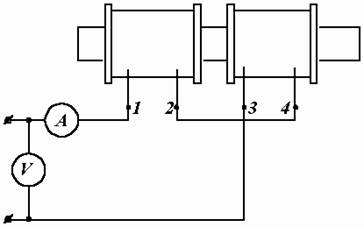

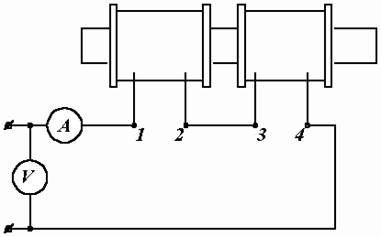

Рис. 3.8. Разметка зажимов с источником синусоидального напряжения

    Очевидно, что в одном случае получается согласное соединение, в другом – встречное. Вид соединения определяем по показаниям амперметра. Вспомним, что при согласном соединении катушек их полное сопротивление больше, а, следовательно, при одной и той же величине входного напряжения ток меньше, чем при встречном. А определив вид соединения, легко делаем разметку: при согласном последовательном соединении катушки подключаются друг к другу разноименными зажимами (начало второй к концу первой). Если на рис. 3.8 при одинаковых показаниях вольтметров амперметр показывает 1,5 А в левой схеме и 1,1 А – в правой, то слева имеем встречное соединение, справа согласное, и поэтому одноименными зажимами являются первый и четвертый, а также второй и третий.
    Покажем еще один способ разметки. Первую катушку присоединяем через ключ к источнику постоянного напряжения, например, к аккумуляторной батарее; к зажимам второй катушки подключаем гальванометр (или вольтметр) магнитоэлектрической системы (рис. 3.9, а).

   а)

б)

Рис. 3.9. Разметка зажимов с помощью источника постоянного напряжения

    Зажим первой катушки, подключаемый к положительному полюсу источника, помечаем каким-нибудь способом, например, прикрепляем к нему бирку. Затем замыкаем ключ. Если стрелка прибора при этом отбрасывается на шкалу, вешаем такую же бирку на тот зажим второй катушки, который присоединен к положительной клемме прибора (зажим 3). Если стрелка отклоняется влево, за пределы шкалы, то одноименным с зажимом 1 является зажим 4.
    С целью теоретического обоснования метода проведем этот опыт с катушками, направления намотки и одноименные зажимы которых известны (рис. 3.9, б).
    При замыкании ключа в первой катушке возникает возрастающий по величине ток Image5493, который создает магнитный поток Image5494, также возрастающий по величине. Последний индуцирует во второй катушке ЭДС электромагнитной индукции. Создаваемый ею ток Image5495возбуждает магнитный поток Image5496, направление которого противоположно направлению Image5497, так как п о п р и н ц и п у Л е н ц а он должен противодействовать его возрастанию. А магнитный поток такого направления создается током, направление которого показано на схеме. Напоминаем, что направления тока в катушке и создаваемого им магнитного потока связаны правилом правой руки. Ток Image5495в рассматриваемой схеме протекает через гальванометр от его плюсовой клеммы к минусовой. При таком направлении тока через прибор его стрелка отбрасывается на шкалу.
    Результатом проведенных рассуждений является следующее практическое правило: если в процессе эксперимента при замыкании ключа стрелка прибора магнитоэлектрической системы отклоняется в сторону шкалы, то одноименными являются зажимы, присоединенные к плюсу батареи и плюсу прибора.
