4. Физические процессы в электрической цепи

Электрической цепью называется совокупность технических устройств, образующих пути для замыкания электрических токов  и предназначенных для производства, передачи, распределения и потребления электрической энергии. Любая электрическая цепь предполагает наличие в своей структуре как минимум трех элементов, а именно: источников энергии, приемников энергии и соединяющих их проводов или линий электропередачи. Как известно, носителем энергии является электромагнитное поле, которое сосредоточено как внутри так и вне проводов. Таким  образом, для рассмотрения физических яв­лений  в электрической цепи во всей полноте необходимо проводить расчет и исследование электромагнитного поля заданной цепи. При физическом решении этой задачи пользуются дифференциальными понятиями и параметрами, характеризующими электромагнитное поле в рассматриваемой точке, такими как `Е,`Н,`d, `В,`D, м, y, e. Математическое описание электромагнитных полей на основе дифференциальных понятий оказывается сложной задачей.
Электрическая цепь состоит, как правило, из отдельных однородных участков. В этом случае предоставляется возможность с достаточной для инженерных расчетов  точностью описывать процессы  на отдельных участках с помощью интегральных понятий:
 электродвижущая сила (ЭДС) источника энергии;

 электрическое напряжение;

 электрический ток;

 электрический заряд;

 магнитный поток;

 электрическое сопротивление.

Применение интегральных понятий к расчетам электрических цепей  позволяет получать сравнительно  простые решения задач  с допустимой методической погрешностью.
В каждой реальной электрической цепи можно одновременно наблюдать следующие физические процессы:
1) процесс генерирования электрической энергии, который происходит в источниках (генераторах) в результате преобразования одного из видов энергии (механической, химической и др.) в электрическую;
2) процесс преобразования электрической энергии в другие виды, который протекает в приемниках энергии;
3) процесс накопления (или возврата) энергии в объеме магнитного поля:

4) процесс накопления (или возврата) энергии в объеме электрического поля:

Перечисленные физические процессы в том или другом сочетании присущи всем элементам электрической цепи, протекают одновременно и связаны между собой законом сохранения энергии.
При расчете режима электрической цепи она представляется некоторой условной схемой или схемой замещения, состоящей из комбинации идеальных схемных элементов. Каждый идеальный схемный элемент отображает на схеме один из физических процессов. Таких схемных элементов всего 5.

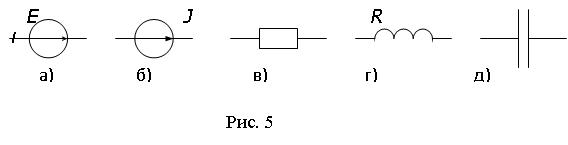

1) Идеальный источник напряжения (ЭДС) Е - это схемный элемент, который гене­ри­рует на своих выводах постоянную по величине ЭДС (Е=const), не зависящую от тока, имеет символьное обозначение, показанное на рис. 5а, характеризуется напряжением [В].
2) Идеальный источник тока J-это схемный элемент, который генерирует в цепи  постоянный по величине ток (J=const), не зависящий от напряжения на его зажимах, имеет символьное обозначение, показанное на рис. 5б, характеризуется током [A].
3) Идеальный резистор R– это схемный элемент, в котором происходит только процесс преобразования электрической энергии в другие виды, имеет символьное обозначение, показанное на рис. 5в, характеризуется сопротивлением [Ом].
4) Идеальная катушка индуктивности L– это схемный элемент, в котором происходит только процесс накопления (или возврата)  энергии в магнитном поле (WM=Li2/2), имеет сим­вольное обозначение, показанное на рис. 5г, характеризуется индуктивностью [Гн].
5) Идеальная конденсатор С – это схемный элемент, в котором происходит только процесс накопления (или возврата)  энергии в электрическом поле (WЭ=Сu2/2), имеет символьное обозначение, показанное на рис. 5д, характеризуется емкостью [Ф].

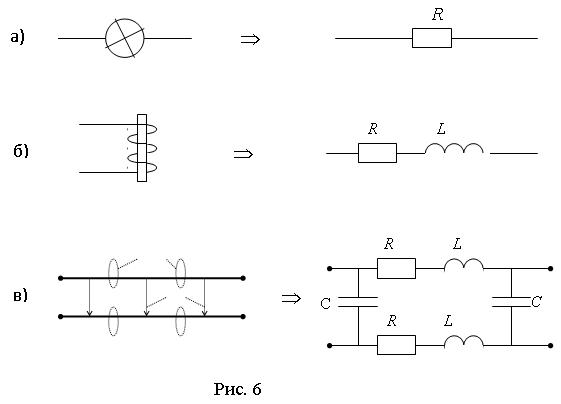

Каждый элемент электрической  цепи на схеме замещения представляется одним или комбинацией из нескольких идеальных схемных элементов в зависимости от необходимости учета тех физических процессов, которые в нем протекают. Например, лампа накаливания представляется на схеме только одним схемным элементом  резистором R, так как тепловая и световая энергия многократно больше энергии электромагнитного поля (рис. 6а), обмотка электромагнитного реле представляется на схеме комбинацией из двух элементов – R и  L (рис. 6б), а протяженная двухпроводная линия – комбинацией из 6-и схемных элементов,   которые комплексно учитывают физические процессы в ней (рис. 6в).

При составлении схемы замещения электрической цепи всегда пренебрегают второстепенными физическими процессами и явлениями, не оказывающими существенного влияния на точность технического расчета режима. Поэтому любая схема замещения реальной цепи отображает физические процессы в ней с некоторой степенью приближения.

Энергия от источника переносится приемнику электромагнитным полем со скоростью распространения волны. Для воздушных линий  электропередачи  эта скорость близка к скорости света с=300000 км/с, для кабельных линий она чуть меньше . Таким образом, электромагнитная волна за единицу времени  (1 сек) многократно пробегает путь от источника энергии до приемника.
Согласно закону сохранения энергии в любой электрической цепи за любой промежуток времени T должен выполняться  баланс между генерируемой и потребляемой энергией: сумма Wист= сумме Wпр. Количество энергии, за единицу времени (1сек), называется мощностью, следовательно, в любой цепи существует баланс  между мощностью источников и приемников: сумма Рист=сумме Рпр.
В любой энергосистеме, состоящей из электростанций, линий электропередачи и потребителей электроэнергии в любой момент времени существует динамическое равновесие между суммарными мощностями источников и приемников  электрической энергии, при этом источники энергии  должны постоянно приспосабливаться к изменяющимся запросам потребителя. Электростанции в энергосистеме   работают  без промежуточного склада  готовой продукции!
