6. Метод двух узлов

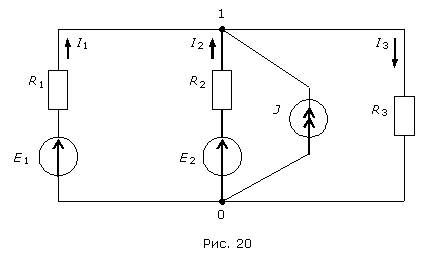

Метод двух узлов является частным случаем метода узловых потенциалов при числе узлов в схеме n = 2. Пусть требуется выполнить расчет режима в заданной схеме (рис. 20).

Принимаем ф0 = 0, тогда уравнение для узла 1 по методу узловых потен­циалов будет иметь вид: ф1G11 = J11, откуда следует непосредственное опреде­ление напряжения между уз­лами схемы:
   - уравнение метода двух узлов.
 Применительно к схеме рис. 20   данное уравнение примет конкретную форму:
.
Токи в ветвях схемы определяются из потенциальных уравнений:
